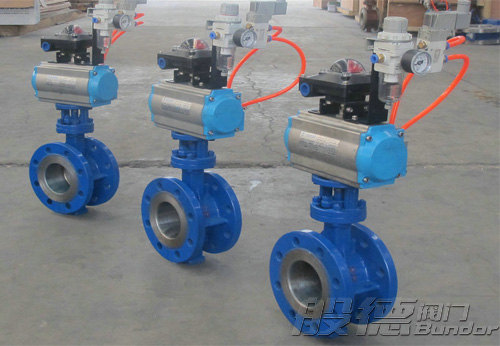

气动蝶阀图片 6yB般德阀门

气动蝶阀图片6yB般德阀门

本文对气动蝶阀做一个介绍和说明。气动蝶阀是安装在工业管线上的一种控制终端，它和电动蝶阀一样，都属于自动控制阀门。气动蝶阀如今在石油、化工、电力、冶金等行业中有着广泛的应用，通常用在这些行业管线中，不适宜人工进行操作的环境中。6yB般德阀门

气动蝶阀的工作原理6yB般德阀门

气动蝶阀通过定位器、电磁阀或者其它设备，吸收到干燥、润滑的气体，并控制它们，将这些气体传送到气动执行器的缸体内，这就是气动执行器工作的气源，当缸体内的气源传入气动执行机构的气室时，气压作用在活塞上，产生的推力带动输出轴旋转，同时驱动阀杆和蝶板转动，从而完成蝶阀的一个启闭动作。给气动蝶阀加一个阀门定位器，还可以实现蝶阀的精确开度调节。另外，还可以采用智能型定位器与现场总线连接，从而达到检测气动蝶阀工作状态的目的，并提供诊断。6yB般德阀门

气动蝶阀在气动执行器的作用下，能够灵活又快速的开关启闭，对管线的安全性有保障作用，是一种在工业管线上使用较多的控制阀。气动蝶阀的参数可以分为两部分，一个是蝶阀本身的基本参数，二是气动执行器的基本参数。6yB般德阀门

阀门基本参数6yB般德阀门

阀门名称	气动蝶阀
工作介质	液体、气体、油类等
工作温度	-29~400℃
主体材料	铸铁、碳钢、不锈钢、合金钢
连接形式	法兰、对夹、焊接
行程	60° 90°
故障位置	故障开，故障关，保位
流量特性	等百分比（EQ-%）
