自来水供水系统简介
自来水供水概述
自来水公司从水源地(江河、湖泊、水库、地下水等)抽水,进入自来水处理厂,经过混凝-沉淀-过滤-消毒(传统工艺)(现在有少部分水源污染严重的地区,加入了臭氧消毒+生物活性炭吸附的深度处理工艺)后,泵入城市输配水管网系统,最后进入千家万户的水龙头。楼层较高时的输配水,还需要二次加压,或设置高位水箱二次供水。
自来水供水系统管路分析
自来水供水系统是自来水水厂把处理过后的水经市政输配水管网输送到各个用水点,这个过程有时需要二次加压。其管路为压力输送管路,用的最多的是闸阀、截止阀、球阀、蝶阀、止回阀、软接等,各个阀门的涂装及内部处理都必须满足饮用水卫生许可要求。
自来水供水系统流程图
自来水供水系统阀门分布顺序图
序号 | 名称 | 公称尺寸及公称压力 | 配置 | 单位 |
---|---|---|---|---|

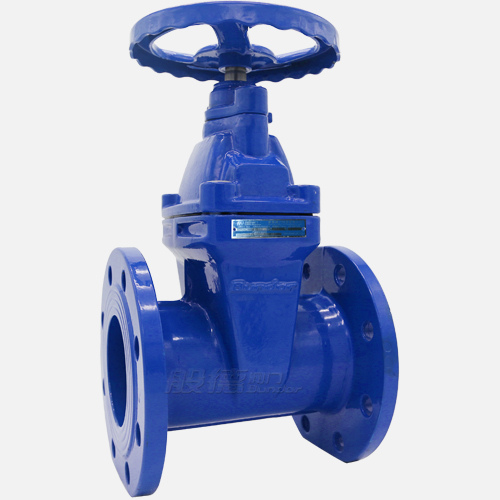

1 | 软密封闸阀 | DN1200 PN10 | DI体、DI闸板 | N个 |
2 | 软密封闸阀 | DN800 PN10 | DI体、DI闸板 | N个 |

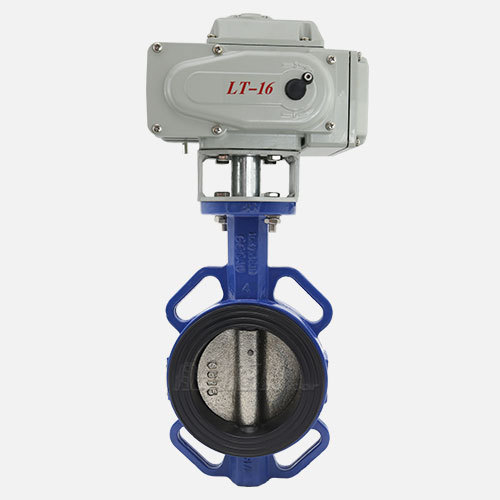

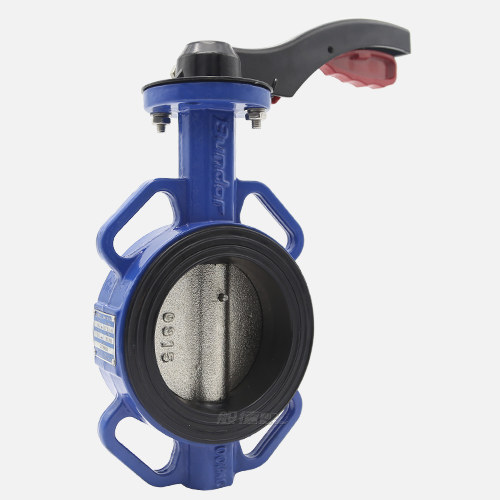

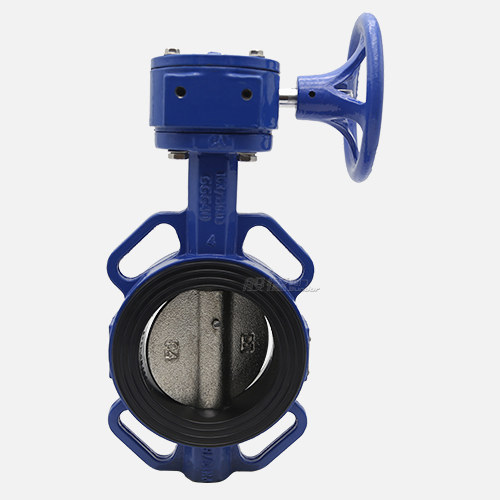

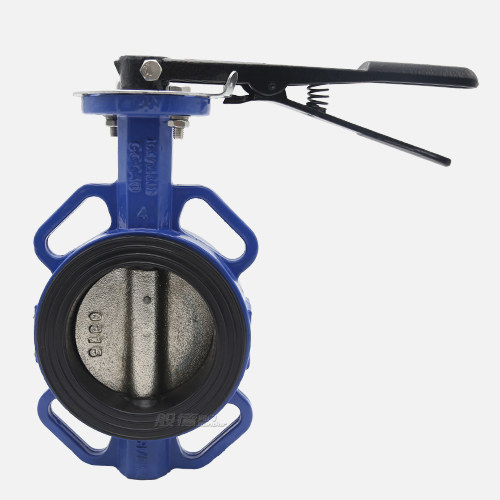

3 | 软密封对夹蝶阀 | DN600 PN10 | DI体、DI板、EPDM阀座 | N个 |
4 | 截止阀 | DN100 PN10 | 304体、304阀瓣 | N个 |

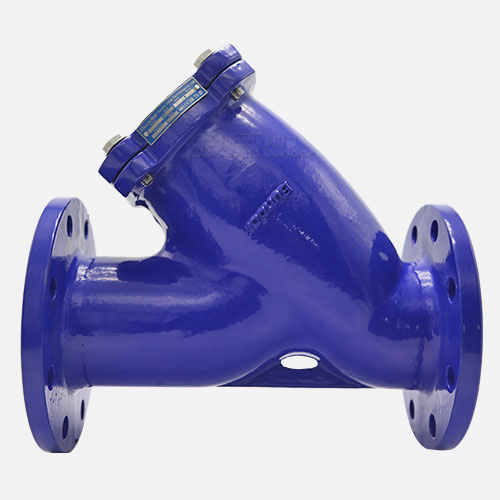

5 | 过滤器 | DN600 PN10 | DI体、DI阀瓣 | N个 |

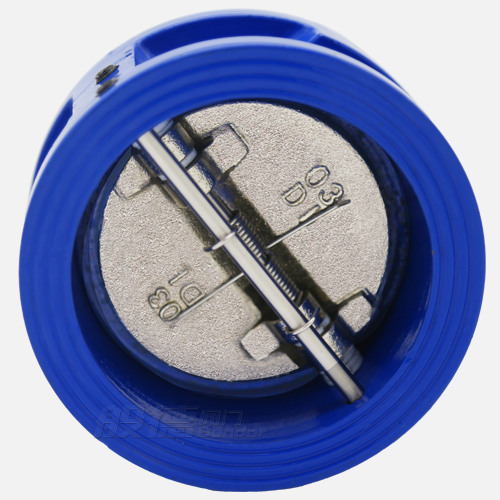

6 | 止回阀 | DN600 PN10 | DI体、DI阀瓣 | N个 |

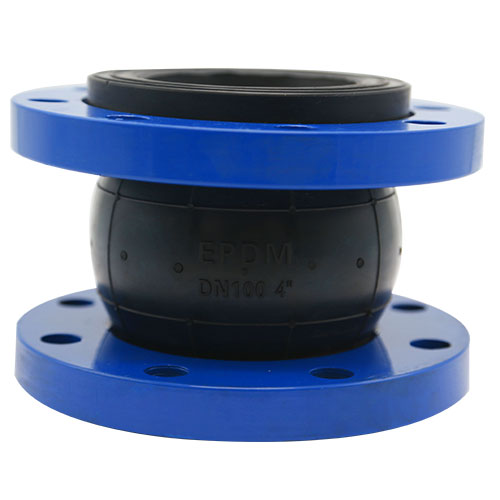

7 | 软接 | DN800 PN10 | 304法兰、EPDM球体 | N个 |
8 | 底阀 | DN800 PN10 | 304体、304阀瓣 | N个 |
为什么选择般德阀门
阀门在管道中的选用是重中之重的事情,选择安全、耐老化、耐腐蚀、密封可靠、便于操作的阀门是今后管网铺设的首要考虑问题。般德阀门为您提供一下参考依据:
检修阀门井选型原则:
检修阀门井的作用主要是进行开启和关闭部分管网操作,且大多阀门井位于地下深处,此时应选用加长杆阀门进行作为检修井阀门,能够很好的解决阀门井中阀门不方便开启和关闭的难题,可以很轻松的实现在地面上对阀门进行开启或关闭,更加方便了对各个居民片区的检查维修。
主管道阀门选型原则:
主管道是为各个居民片区的关键所在,在主管道阀门选型的时候应该考虑阀门开启后的流阻问题,避免主管道阀门开启后流阻较大使水流压力减小而导致各个居民户供水压力不足的问题,其次就是要考虑在管道上面安装稳压阀,避免居民户使用水管时形成主管道压力不稳定对管路的阀门等部件进行冲击造成耗损减短使用寿命。
般德阀门产品优势:
般德阀门致力于为社会提供高品质的阀门和服务,特别是阀门产品,般德阀门具有不可替代的优势,1994年成立至今,20多年的研发生产经验,拥有专利证书165项,5000㎡的生产厂房,并配有阀门行业领先的智能检测中心,保证了交付客户的阀门合格率。同时向客户郑重承诺,般德阀门两年内坏一个赔两个,因产品本身质量问题无条件赔付。
