对夹式蝶阀规格尺寸表（以DN100手柄对夹蝶阀为例）

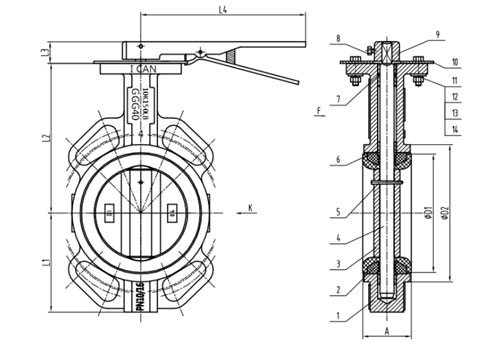

DN100手柄对夹蝶阀图纸
对夹式蝶阀规格标准
| 名称 | 设计及制造 | 结构长度 | 试压标准 | 上法兰尺寸 |
| 参照标准 | GB/T 12238-2008 | GB/T 12221-2008 | GB/T 13927-2008 | ISO 5211 |
对夹式蝶阀尺寸信息
| DN | NPS（英寸） | A | D1 | D2 |
| DN50 | 2" | 45 | 73.3 | 92.3 |
| DN65 | 2.5" | 49 | 86 | 107 |
| DN80 | 3" | 49 | 100.9 | 122 |
| DN100 | 4" | 55 | 132 | 153 |
| DN125 | 5" | 58.5 | 156 | 179 |
对夹式蝶阀用途广泛，配合不同的阀门材质，不同的驱动形式，可以适应不同的介质及工况环境。对夹式蝶阀是采用对夹连接方式的蝶阀，对夹式蝶阀的蝶板安装于管道的直径方向，在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，可以起到流量调节的作用，当蝶板旋转到90°时，阀门达到最大开度。（尺寸参数仅供参考，需要对夹蝶阀详细尺寸请联系网站在线客服）
对夹式蝶阀根据密封圈材质有软密封和硬密封之分。密封圈材质为软密封的对夹式蝶阀，有非常良好的密封性能，但也因为自身材质的局限性，不能在含有高温、高压介质的管道上使用。而密封圈材质为硬密封的对夹式蝶阀，因为密封材质为金属合金的缘故，拥有较强的耐高温高压性能，但密封性能不太好。
对夹式蝶阀的驱动形式常见的有手柄传动、涡轮驱动、气动、电动等。其中手柄和涡轮属于手动的驱动形式；气动和电动驱动属于自动的驱动形式，这类阀门通常使用在人工无法操作或者有一定危险性的工况环境中。
对夹式蝶阀型号
| D71X | 手柄对夹蝶阀 |
| D371X | 涡轮式对夹蝶阀 |
| D671X | 气动对夹蝶阀 |
| D971X | 电动对夹蝶阀 |
| D371F | 衬氟对夹蝶阀 |
| D71F4 | 衬四氟手柄对夹蝶阀 |
| D371F4 | 衬四氟蜗轮对夹蝶阀 |
对夹式蝶阀厂家
般德阀门，优质的对夹式蝶阀产品生产厂家，每一件蝶阀产品出厂前都经过极其严格的质量检测，保证产品出厂合格率，并且拥有良好的售后服务体系，保障产品品质。欢迎您登陆般德阀门官网，在线询价。
