三偏心蝶阀是目前在工业管道中性能突出的一种蝶阀，按照密封形式，三偏心蝶阀属于硬密封蝶阀的范畴。所以，三偏心蝶阀的具备了硬密封蝶阀的特点，耐高温、耐冲蚀、拥有较长的使用寿命。又因为三偏心蝶阀是将耐高温腐蚀的合金材料直接堆焊在阀座表面，所以该阀门还同时具备了像软密封蝶阀一样优秀的密封性能。那么三偏心蝶阀原理是什么？三偏心的三个偏心指的是什么？为什么要采用三偏心结构呢？
三偏心蝶阀原理

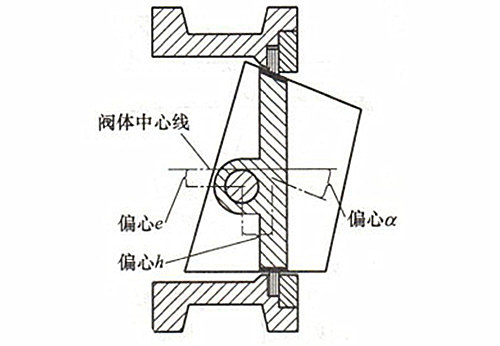

三偏心蝶阀原理图
三偏心蝶阀的密封面是一个斜锥面，阀体的阀座与蝶板密封圈为面接触，其工作原理是通过靠操作传动装置带动蝶板的运动，蝶板在运动过程中，其密封圈与阀座得到充分的接触，因为弹性变形来实现密封。
三偏心蝶阀有一个突出的特点就是改变了阀门的密封构造，不再是传统的位置密封，而是扭力密封，也就是说不是依靠阀座的弹性变形来实现密封，而是依靠蝶板密封面与阀座的接触面压来达到密封效果，这也就很好的解决了金属阀座泄漏量大的问题，又因接触面压与介质压力是成正比的，所以三偏心蝶阀又有较强的耐高压高温性能。
三偏心蝶阀三个偏心
第一个偏心：密封面所在平面至阀杆中心线的偏离；
第二个偏心：阀体中心线到阀杆中心线的距离；
第三个偏心：阀体密封面所在锥面的中心线与阀体通道中心线存在一个夹角。
采用三偏心结构原因
使用三偏心结构，可以减小蝶板的密封面与阀体密封面之间开关时的摩擦，可以使三偏心蝶阀在开启或关闭时，蝶板可以迅速脱离或解除阀座，减小了操作扭矩，操作更省力轻便，增加了蝶阀密封面的使用寿命。
以上就是“三偏心蝶阀原理是什么”的介绍，希望通过本篇文章能够让您对三偏心蝶阀原理有更深刻的认识。如果您还想要了解更多关于三偏心蝶阀的内容，请您关注般德阀门官网。
