随着科技的进步和生产技术的提高，工业上对于蝶阀的要求，不再是简单的对常温低压介质的截断和调节，更需要蝶阀在高温、高压环境中发挥作用。为此三偏心蝶阀应用而生，并且已经取代一些闸阀、截止阀、球阀等阀门在工业中的应用。三偏心蝶阀的结构是什么样的？三偏心蝶阀的结构特点是什么？SYK般德阀门

三偏心蝶阀结构SYK般德阀门

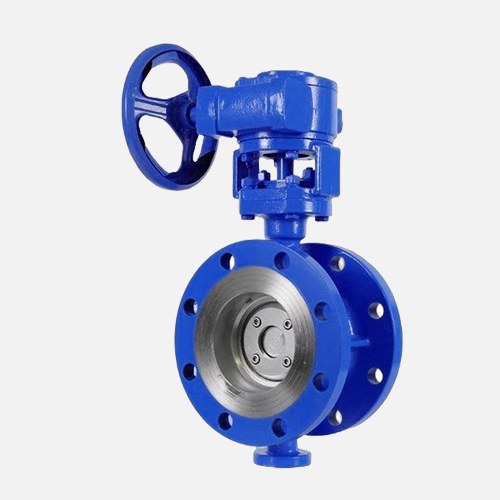

三偏心蝶阀属于硬密封蝶阀，该类蝶阀采用三偏心密封结构，具有结构紧凑、启闭速度快、操作省力轻便、密封性能可靠等特点，适用于各种工况管道中，用来截断或调节介质流量。三偏心蝶阀目前广泛应用在电力、冶金、石油、化工、城市供热等行业。SYK般德阀门

三偏心蝶阀结构图 SYK般德阀门

三偏心蝶阀结构图SYK般德阀门

1、阀体、蝶板密封面形状为椭圆锥形，阀体、蝶板密封锥面的中心线与阀体通道中心线有一偏心夹角c°。SYK般德阀门

2、阀体、蝶板密封面的中心线与阀杆轴有一个轴向偏心距a。SYK般德阀门

3、阀杆中心线与阀体中心线有一个径向偏心距b。SYK般德阀门

这就是三偏心蝶阀的三个偏心。那么三偏心蝶阀结构有什么特点呢？SYK般德阀门

1.特有的三偏心设计，阀体与蝶板的密封面之间摩擦系数极小，减小了密封面的磨损，阀门使用寿命得以延长。SYK般德阀门

2.偏心设计使阀门启闭扭矩减小，启闭更迅速。SYK般德阀门

3.阀体与蝶板直接的锥形设计，如上图所示，当蝶板关闭时，介质对蝶板产生压力，锥形的设计使阀门越关越紧，实现自动密封，极大的提升了密封性能，真正做到零泄漏。SYK般德阀门

4.可以根据客户需求或工况条件，配备不同的驱动方式，如安装气动、电动执行器来让三偏心蝶阀实现自动化操作等。SYK般德阀门

5.蝶板上的密封圈由不锈钢薄板与柔性石墨压合而成，同时具备了金属的刚性和非金属的弹性，也使得三偏心蝶阀同时具备了金属硬密封和弹性密封的优点，不论是低温环境还是高温工况，都能实现良好的密封性能。SYK般德阀门

想要了解更多关于三偏心金属硬密封蝶阀知识，请多多关注“般德阀门”官网。如果您有这方面阀门的需求，也欢迎您来电咨询。SYK般德阀门
