手动蝶阀开关使用步骤

90M般德阀门

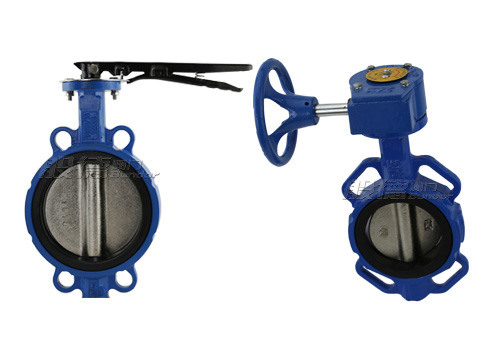

手动蝶阀图90M般德阀门

随着国家加大对基础设施的建设，对于阀门的需求越来越大，尤其是对手动蝶阀的需求量与日俱增。手动蝶阀顾名思义就是需要手工手动操作的蝶阀，区别于手动蝶阀的就是气动蝶阀和电动蝶阀。手动蝶阀的操作有手柄和涡轮两种，它们的操作都非常的简单，但最近小编发现，有些朋友对于手动蝶阀的开关使用步骤仍然不太了解。所以这篇文章，我们帮这一部分朋友来熟悉手动蝶阀的操作。90M般德阀门

手动蝶阀是一种结构非常简单的阀门，它的组成部分主要有，阀体、阀杆、蝶板、阀座、再加上驱动装置。手动蝶阀的驱动装置就是手柄或者涡轮头。手动蝶阀可以分为手柄蝶阀和涡轮蝶阀，所以它的开关使用步骤我们也要分开来说。90M般德阀门

手柄蝶阀开关使用步骤90M般德阀门

90M般德阀门

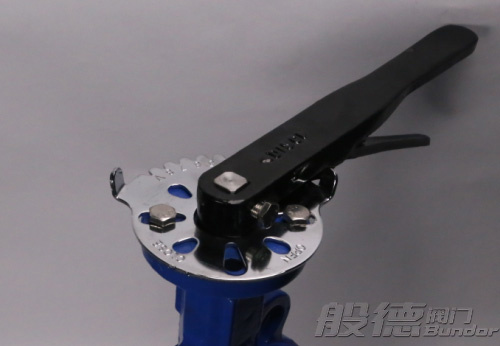

手柄蝶阀的手柄90M般德阀门

手柄蝶阀的开关需要人工通过扳动手柄来实现，因为蝶阀既可以做截断使用，又可以用来调节流量，所以如图，在手柄与阀体直接有一个齿轮，当手柄扳动到两边到底的时候，蝶阀是处于全开或者全关状态，这时候蝶阀是做截断使用的。当手柄扳动停在齿轮上面的某一处时，蝶阀是做调节流量使用的。90M般德阀门

手柄的开关位置与蝶板是平行的，中间有阀杆把两者相连，扳动手柄蝶阀的手柄，手柄带动阀杆运动，阀杆又会带动蝶板旋转，来实现蝶阀的启闭。旋转角度为0-90°之间。90M般德阀门

涡轮蝶阀的开关使用步骤90M般德阀门

90M般德阀门

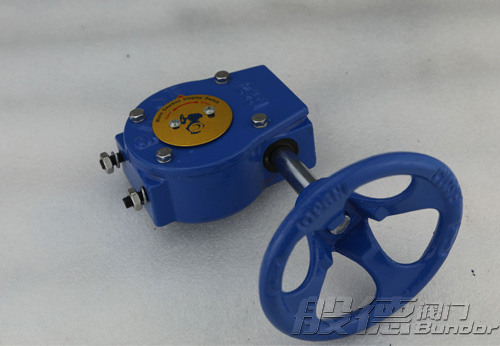

涡轮蝶阀的涡轮头90M般德阀门

涡轮蝶阀的开关同样需要通过人工来实现，不同于手柄蝶阀，涡轮蝶阀是通过手轮来操作的。相同于手柄蝶阀的是，涡轮蝶阀的蝶板和涡轮头之间也是由阀杆连接的。涡轮蝶阀的开关使用步骤就是，转动涡轮头上的手轮，逆时针方向为开，顺时针方向为关，转动手轮，通过涡轮装置中的齿轮，带动阀杆运动，阀杆带动蝶板旋转，达到开启和关闭的效果。90M般德阀门

以上就是两种手动蝶阀的开关使用步骤，手动蝶阀的结构简单，体积也比较小，重量轻，只需旋转90°即可快速启闭，操作也非常简单，当阀门处于完全开启状态时，只有蝶板的厚度是介质流经阀体内的唯一阻力，流体阻力也非常小。如果您需要采购手动蝶阀，欢迎您来找般德阀门。90M般德阀门
