截止阀主要由阀体、阀盖、阀杆、阀杆螺母、阀瓣、阀座、填料函、密封填料、填料压盖及传动装置等组成。MT7般德阀门

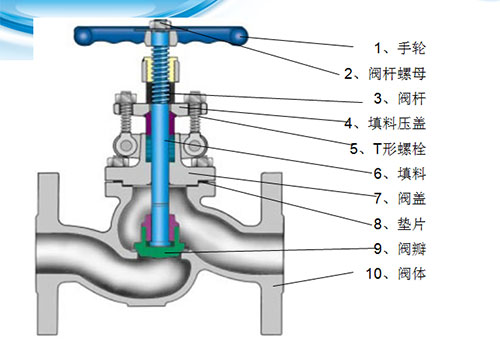

截止阀结构图 MT7般德阀门

截止阀结构图MT7般德阀门

下面为您详细介绍一下截止阀其中几个主要的零部件信息。MT7般德阀门

一、阀体与阀盖MT7般德阀门

截止阀阀体、阀盖可以铸造，也可以锻造。铸造阀体、阀盖用于大通径的阀门，一般用于≥DN50。低压阀门小通径也有采用铸造的。锻造阀体、阀盖一般都用于<DN50的高温、高压阀门。MT7般德阀门

截止阀还可采用锻焊和铸焊以及管板焊接等结构形式。阀体与阀盖一般采用螺纹或法兰连接，截止阀阀体的流道可分为直通式、直角式和直流式。MT7般德阀门

二、阀杆MT7般德阀门

截止阀阀杆一般都做旋转升降运动，手轮固定在阀杆上端部；也有的通过传动装置（手轮、齿轮传动、电动等）带动阀杆螺母旋转，使阀杆带阀瓣做升降运动达到启闭目的。根据阀杆上螺纹的位置，分为上螺纹阀杆和下螺纹阀杆。MT7般德阀门

a.上螺纹阀杆：螺纹位于阀杆上半部。它不与介质接触，因而不受介质腐蚀，也便于润滑；适用于较大口径、高温、高压或腐蚀性介质的截止阀。MT7般德阀门

b.下螺纹阀杆：螺纹位于阀杆下半部。螺纹处于阀体内腔，与介质接触，易受介质腐蚀，无法润滑。适用于小口径，较低温度和非腐性介质的截止阀。MT7般德阀门

三、阀瓣MT7般德阀门

它是截止阀的启闭件，是截止阀的关键控压零件，接通或截断介质。通常阀瓣为圆盘状，有平面和锥面等密封形式。MT7般德阀门
