暗杆闸阀：阀杆螺母在阀体内，与介质直接接触。开闭闸板时，用旋转阀杆来实现。阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，通常在阀杆的底端有梯形螺纹，通过阀门底端的螺纹以及阀瓣上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。o4R般德阀门

我们常见的暗杆闸阀有：灰铁暗杆闸阀，型号Z45T-16；球墨铸铁暗杆闸阀，型号Z45X-16Q。o4R般德阀门

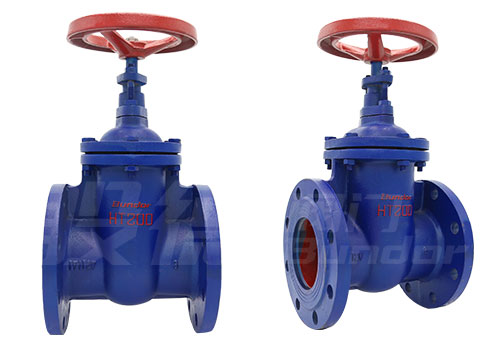

灰铁暗杆闸阀Z45T-16图片 o4R般德阀门

灰铁暗杆闸阀Z45T-16o4R般德阀门

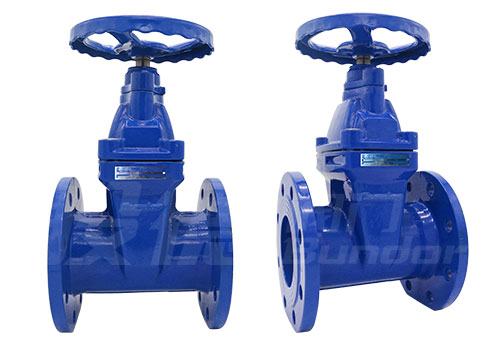

球墨铸铁暗杆闸阀Z45X-16Q图片 o4R般德阀门

球墨铸铁暗杆闸阀Z45X-16Qo4R般德阀门

那么铸钢、不锈钢材质有没有暗杆闸阀呢？如果在市场上找也有，但是很少，一般都是使用明杆结构。在此就不做过多介绍。o4R般德阀门

暗杆闸阀的技术要求o4R般德阀门

暗杆闸阀规格及类别，应符合管道设计文件的要求。暗杆闸阀的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。o4R般德阀门

暗杆闸阀工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；弹性座封闸阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏；阀门开启状况下，阀体应能承受2倍阀门工压的要求。o4R般德阀门

暗杆闸阀制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。o4R般德阀门

暗杆闸阀的特点o4R般德阀门

1.闸阀的高度总保持不变，因此安装空间小，适用于大口径或对安装空间受限制的闸阀。o4R般德阀门

2.此种结构要装有开闭指示器，以指示开闭程度。o4R般德阀门

3.阀杆螺纹不仅无法润滑，而且直接接受介质侵蚀，容易损坏。o4R般德阀门
