常见的软密封阀门有：软密封蝶阀、软密封闸阀、软密封止回阀等等。本篇文章就重点为您介绍介绍这三种常见的软密封阀门结构以及图片。eqU般德阀门

软密封蝶阀eqU般德阀门

常见型号有：D71X、D371X、D341X、D342X等等。eqU般德阀门

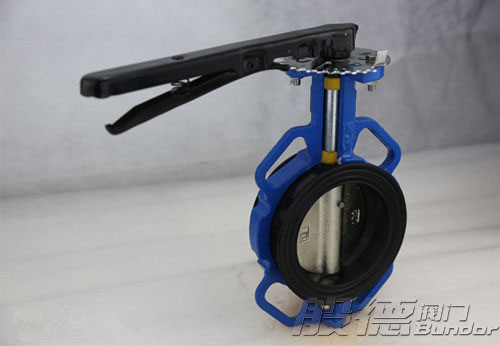

软密封蝶阀结构图 eqU般德阀门

软密封蝶阀中的软密封指的是阀座密封面材质为非金属材料，常用的有三元乙丙橡胶、丁腈橡胶、聚四氟乙烯这三种。软密封蝶阀的结构非常简单，由驱动部件、阀体、阀座、阀轴、阀板几个部分组成。eqU般德阀门

软密封闸阀eqU般德阀门

常见型号为：Z45X、Z41X。eqU般德阀门

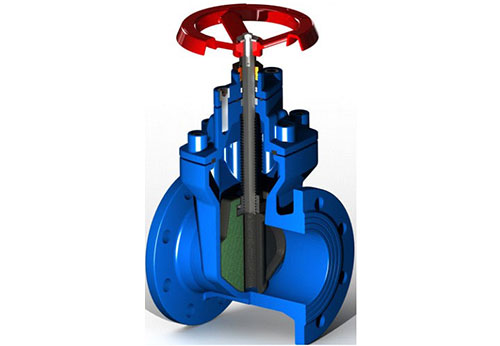

软密封闸阀结构图 eqU般德阀门

软密封闸阀只要用在过清水的管道上，它的阀板有橡胶材质包裹，密封性能非常好。软密封闸阀主要有驱动部件、阀盖、阀体、阀座、阀板、阀轴等几部分组成。eqU般德阀门

软密封止回阀eqU般德阀门

常见型号为：H77X、H44X。eqU般德阀门

蝶式止回阀结构图 eqU般德阀门

软密封止回阀的主要作用是在水系统管道上安装，防止水倒流的装置。H77X蝶式止回阀主要有阀体、阀轴、弹簧、阀瓣、隔环等；H44X橡胶瓣止回阀有阀体、阀瓣、阀盖、垫片等组成。eqU般德阀门
