如今，气动蝶阀是使用越来越广泛，在诸如化工业，造纸业，煤矿业，石油，医疗等领域都会用到气动蝶阀。气动蝶阀之所以被广泛应用，是因为结构简单，容易维护，且开关迅速，大大提高工作效率，减少检修时间。本篇文章般德阀门将为您介绍气动蝶阀工作原理及结构图。
气动蝶阀工作原理
气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀通过压缩空气作为动力源，通过阀杆来控制蝶板绕着轴线旋转，当阀门由初始位置旋转90°后即为一个动作结束（由关到开），反之为另外一个动作结束（由开到关）。
气动蝶阀通过定位器、电磁阀等设备，吸收并控制空气，将空气传送到气缸内，并压缩成为气动执行器工作的气源，当缸体内的压缩空气传入气动执行机构的气室时，气压作用在活塞上，产生的推力带动输出轴旋转，同时驱动阀杆和蝶板转动，便完成蝶阀的一个启闭动作。
给气动蝶阀加一个阀门定位器，可以精确开度调节。还可以采用智能型定位器与现场总线连接，检测气动蝶阀工作状态。
气动蝶阀结构

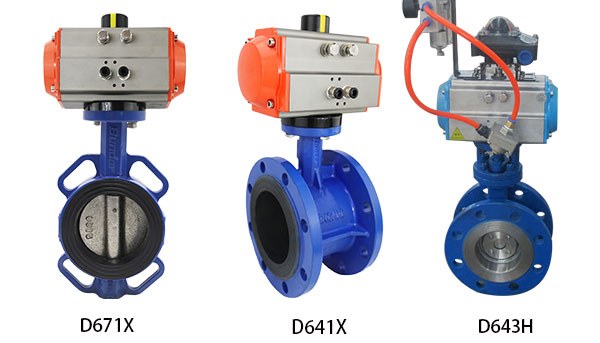

常见气动蝶阀图
气动蝶阀的结构非常简单，由阀体、阀杆、阀座、蝶板和气动执行器组成。
阀体是整个蝶阀的支撑，几种常见的材质按照性能依次是灰铸铁、球墨铸铁、铸钢、不锈钢，不锈钢材质性能最优。
阀杆在阀体内部，连接蝶阀的传动装置和蝶板，通过驱动传动装置带动阀杆转动，阀杆又带着蝶板做旋转，来实现阀门的开启和关闭，阀杆的材质通常使用不锈钢。
阀座和蝶板一样，都是在管道内部直接接触介质的部件，收到介质的冲刷和腐蚀是最大的，
蝶板的材质最常见的有两种：球墨铸铁和不锈钢。
气动蝶阀的气动执行器是通过电磁阀来控制进气开和进气关。
关于气动蝶阀工作原理及结构就为您介绍到这里，如果您想采购气动蝶阀产品，可以联系般德阀门进行询价。
