供水管网阀门口径各异,最大口径可能达到2400 mm。其压力级一般为1 或者1.6MPa , 驱动方式多数为手动，选用的类型主要有闸板闸阀、蝶阀和止回阀等。般德阀门为您做详细介绍。imF般德阀门

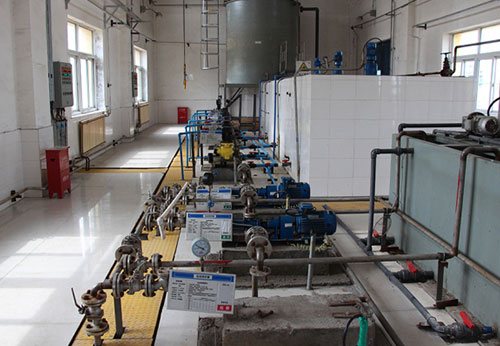

供水阀门 imF般德阀门

立式闸板闸阀imF般德阀门

立式闸阀是使用最广泛的阀门 ,具有结构简单,性能可靠,流阻小等优点。闸阀主要由阀盖、阀体、闸板和密封填料等部分组成。闸板闸阀的启闭件,垂直安装在阀体内,通过阀杆传动,闸板能在垂直与通径轴线方向作直线升降运动。完全关闭时,锲形角度的吻合把闸板推压在阀座上，所以水密封性较好 ; 完全打开时 , 闸板不占过流断面,水头损失较小。imF般德阀门

卧式闸板闸阀imF般德阀门

在地势较低的某些区域,大口径闸阀无法垂直安装在道路上,因此需要卧式安装。卧阀的阀体底部有光滑的导向筋,闸板上装有两只不锈钢的滚轮,启闭时,闸板的滚轮在阀体的导向筋上作直线滚动,因此对比立式闸阀,卧阀的开启力矩较小。imF般德阀门

蝶阀imF般德阀门

蝶阀与闸阀相比,具有外形小、份量轻、启闭扭矩小和操作时间短等优点,蝶阀主要有阀体、蝶板、密封圈等部分组成 ,蝶阀的阀体呈圆筒状,结构长度短 ,强度方面比较稳定 ,蝶板呈圆盘状,是蝶阀的启闭件,能围绕阀体内的轴线旋转,蝶板旋转90°就能完成一次启闭。从近几年来看,在大口径方面,蝶阀有逐步取代闸阀的趋势,但蝶阀在全开时,蝶板位于阀体内,所以水头压力所损失。imF般德阀门

止回阀imF般德阀门

自来水管网使用较多的是旋启式止回阀,旋启式止回阀的结构是由一个与铰链活络连接的阀瓣绕阀体轴线进行启闭,止回阀是自动启闭的阀门,由水流的动力打开阀门,当回流时,阀门自动关闭,在自来水的管网上,该阀的作用是只允许水沿一个方向流动。imF般德阀门
