蝶阀结构图 蝶阀工作原理

蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀种类很多，用途广泛，也是我们日常在管道上最长见到的阀门种类。本篇文章般德阀门为您介绍一下蝶阀结构图、蝶阀结构特点以及蝶阀工作原理。aFL般德阀门

蝶阀结构特点aFL般德阀门

aFL般德阀门

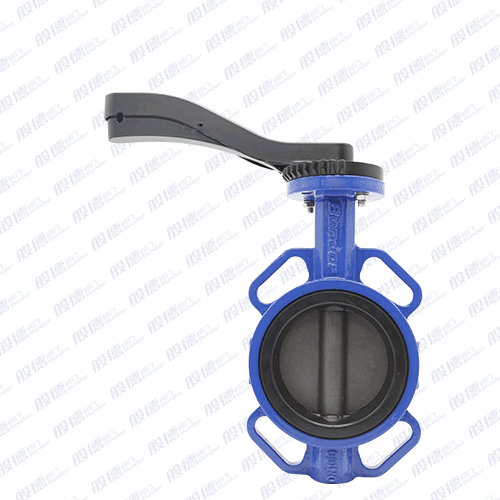

蝶阀结构图aFL般德阀门

蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质流通，具有良好的流体控制特性和关闭密封性能。aFL般德阀门

蝶阀的蝶板流线形设计，流体阻力损失小。aFL般德阀门

蝶阀的阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。aFL般德阀门

蝶阀的连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。aFL般德阀门

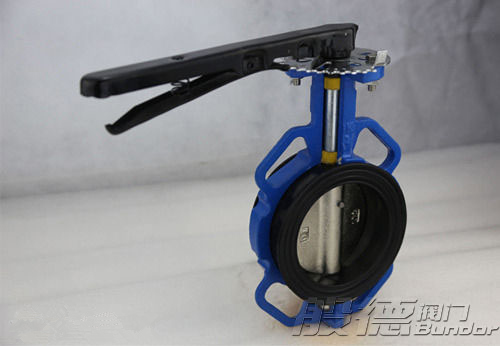

蝶阀工作原理aFL般德阀门

aFL般德阀门

蝶阀是以圆形蝶板作启闭件来启闭和调节管道内介质流通的阀门，在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，蝶阀处于全开状态。aFL般德阀门

蝶阀的开度与流量之间的关系，基本上呈线性比例变化。如果用于控制流量，其流量特性与配管的流阻也有密切关系，如两条管道安装阀门口径、形式等全相同，而管道损失系数不同，阀门的流量差别也会很大。aFL般德阀门

如果阀门处于节流幅度较大状态，阀板的背面容易发生气蚀，有损坏阀门的可能，一般均在15°外使用。aFL般德阀门

蝶阀处于中开度时，阀体与蝶板前端形成的开口形状以阀轴为中心，两侧形成完成不同的状态，一侧的蝶板前端顺流水方向而动，另一侧逆流水方向而动，因此，一侧阀体与阀板形成似喷嘴形开口，另一侧类似节流孔形开口，喷嘴侧比节流侧流速快的多，而节流侧阀门下面会产生负压，往往会出现橡胶密封件脱落。aFL般德阀门

蝶阀操作力矩，因开度及阀门启闭方向不同其值各异，卧式蝶阀，特别是大口径阀，由于水深，阀轴上、下水头差所产生的力矩也不容忽视。另外，阀门进口侧装置弯头时，形成偏流，力矩会有增加。阀门处于中间开度时，由于水流动力矩起作用，操作机构需要自锁。aFL般德阀门

蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。aFL般德阀门
