各种阀门图片

常见的阀门类型有：闸阀、截止阀、蝶阀、球阀、止回阀这五种，本篇文章般德阀门就为您进行详细介绍。qpL般德阀门

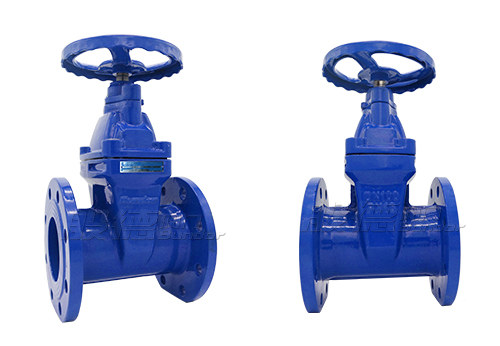

闸阀qpL般德阀门

qpL般德阀门
qpL般德阀门
闸阀也叫闸板阀 ,是一种广泛使用的阀门。它的闭合原 理是闸板密封面与阀座密封面高度光洁、平整一致 ,相互贴合 ,可阻止介质流过 ,并依靠顶模、弹簧或闸板的模形 ,来增强密封效果。它在管路中主要起切断作用。qpL般德阀门

它的优点是:流体阻力小 ,启闭省劲 , 可以在介质双向 流动的情况下使用 ,没有方向性 ,全开时密封面不易冲蚀 ,结构长度短 ,不仅适合做小阀门 ,而且适合做大阀门。qpL般德阀门

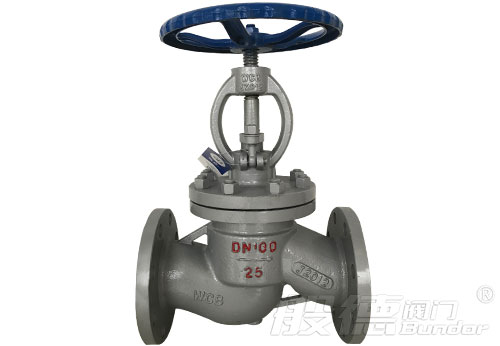

截止阀qpL般德阀门

qpL般德阀门
qpL般德阀门
截止阀 ,也叫截门 ,是使用最广泛的一种阀门 ,它之所以广受欢迎 ,是由于开闭过程中密封面之间摩擦力小 ,比较耐用 ,开启高度不大 ,制造容易 ,维修方便 ,不仅适用于中低压 ,而且适用于高压。它的闭合原理是 ,依靠阀杠压力 ,使阀瓣密封面与阀座密封面紧密贴合 ,阻止介质流通。qpL般德阀门

截止阀只许介质单向流动 ,安装时有方向性。它的结构长度大于闸阀 ,同时流体阻力大 ,长期运行时 ,密封可靠性不强。截止阀分为三类:直通式、直角式及直流式斜截止阀。qpL般德阀门

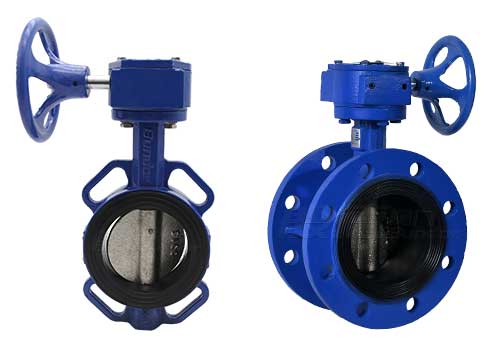

蝶阀qpL般德阀门

qpL般德阀门

蝶阀也叫蝴蝶阀 ,顾名思义 ,它的关键性部件好似蝴蝶迎风 ,自由回旋。qpL般德阀门

蝶阀的阀瓣是圆盘 ,围绕阀座内的一个轴旋转 ,旋角的大小 ,便是阀门的开闭度。qpL般德阀门

蝶阀具有轻巧的特点,比其他阀门要节省材料 ,结构简单 ,开闭迅速 ,切断和节流都能用 ,流体阻力小 ,操作省力。蝶阀 ,可以做成很大口径。能够使用蝶阀的地方 ,最好不要使闸阀 ,因为蝶阀比闸阀经济 ,而且调节性好。目前 ,蝶阀在热水管路得到广泛的使用。qpL般德阀门

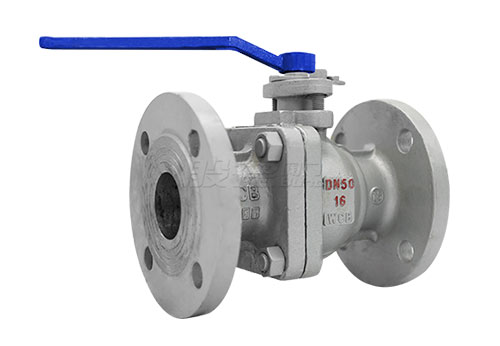

球阀qpL般德阀门

qpL般德阀门
qpL般德阀门
球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便 ,体积小 ,可以做成很大口径 ,密封可靠 ,结构简单 ,维修方便 ,密封面与球面常在闭合状态 ,不易被介质冲蚀 ,在各行业得到广泛的应用。qpL般德阀门

球阀分两类 ,一是浮动球式 ,二是固定球式。qpL般德阀门

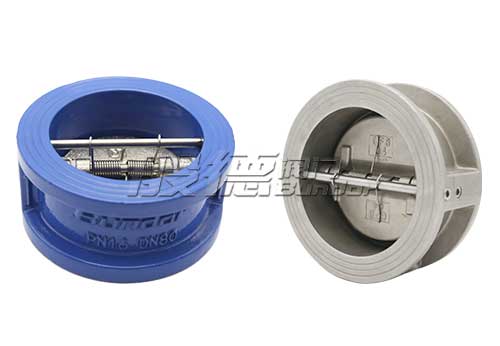

止回阀qpL般德阀门

qpL般德阀门

止回阀是依靠流体本身的力量自动启闭的阀门 , 它的作用是阻止介质倒流。它的名称很多 ,如逆止阀、单向阀、单流门等。按结构可分两类。qpL般德阀门

(1)升降式:阀瓣沿着阀体垂直中心线移动。这类止回阀有两种:一种是卧式,装于水平管道,阀体外形与截止阀相似,另一种是立式,装于垂直管道,。qpL般德阀门

(2)旋启式:阀瓣围绕座外的销轴旋转 ,这类阀门有单瓣、双瓣和多瓣之分 ,但原理是相同的。qpL般德阀门

水泵吸水管的吸水底阀是止回阀的变形 ,它的结构与上述两类止因阀相同 ,只是它的下端是开敞的 ,以便可使水进入。qpL般德阀门
