暗杆闸阀是指从外部看不到阀杆运动的一种闸阀，阀杆上有螺纹，位于阀体内部，通过转动阀杆，控制阀板沿着阀杆上的螺纹来升降，暗杆闸阀在开启过程中并不能像明杆闸阀那样，通过观察阀杆位置来判断阀门的启闭状态。一般情况下，暗杆法兰闸阀的启闭状态以转不动阀杆为止。
暗杆闸阀多在水系统管道上使用，低压工况居多，常见的暗杆闸阀为灰铸铁暗杆闸阀，球墨铸铁暗杆闸阀，有法兰连接的也有螺纹连接的。下面就以暗杆闸阀Z45T-16和Z45X-16Q为例，为您展示一下暗杆闸阀规格尺寸。

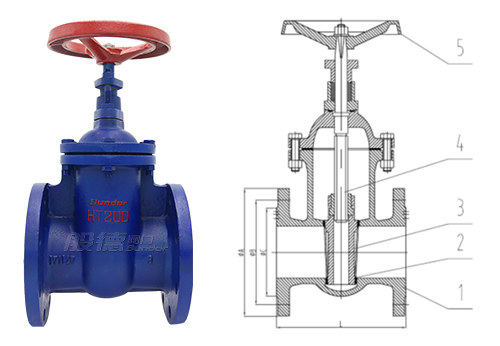

暗杆闸阀Z45T-16规格尺寸
| 名称 | 设计制造 | 结构长度 | 试压标准 | 连接法兰尺寸 |
| 参照标准 | GB/T 12232 | GB/T 12221 | GB/T 13927 | GB/T 17241.6 |
| 公称尺寸 | 结构长度 | PN10 | ||
| DN | L | ΦA | ΦB | ΦC |
| 40 | 165 | 145 | 110 | 85 |
| 50 | 178 | 160 | 125 | 100 |
| 65 | 190 | 180 | 145 | 118 |
| 80 | 203 | 195 | 160 | 132 |

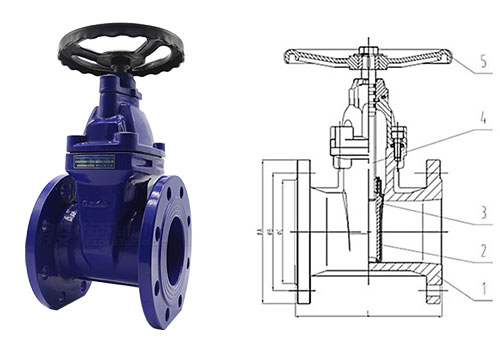

暗杆闸阀Z45X-16Q规格尺寸
| 名称 | 设计及制造 | 结构长度 | 试压标准 | 连接法兰尺寸 |
| 参照标准 | DIN 3352 | DIN 3202 | DIN 3230 | DIN EN 1092 |
| 公称尺寸 | 结构长度 | PN16 | ||
| DN | L | ΦA | ΦB | ΦC |
| 50 | 150 | 165 | 125 | 102 |
| 65 | 170 | 185 | 145 | 122 |
| 80 | 180 | 200 | 160 | 138 |
以上暗杆闸阀规格尺寸信息为部分内容，仅供参考。获得更多详细参数信息，可以点击在线客服或者13821179269进行咨询。
