问：般德阀门您好，能不能讲一讲止回阀种类，最好附带对应的止回阀图片，以便大家能更直观的了解不同的止回阀。
般德阀门：常见的止回阀种类主要是三种，蝶式止回阀、旋启式止回阀、消声止回阀。下面一一为您介绍。

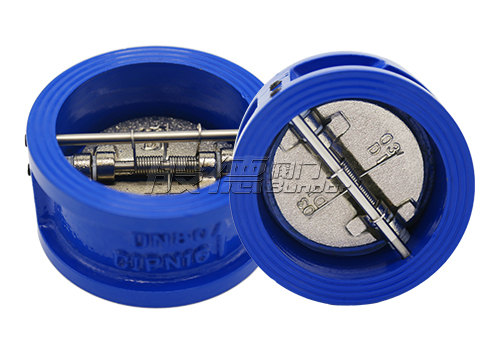

蝶式止回阀
蝶形止回阀的阀瓣被一分为二，在中间铰接，两个碟片只能在一个方向摆动，碟片靠装在铰链上的纽弹簧压在阀座上。为了能在流道中心有一个铰链，需在外面安装一个固定销，这样就会引起阀门的泄漏，设计改进后可在里面安装，流体就可以密封在阀体内部，不会泄漏到外面。
蝶形止回阀如果在正常工作中碟片的根部会磨损阀座，蝶形止回阀频繁开关就会很快导致阀座损坏。为克服这个问题，阀门刚打开时碟片根部提升，碟片只绕绞链旋转。蝶式止回阀用于开启压力较低的场合。

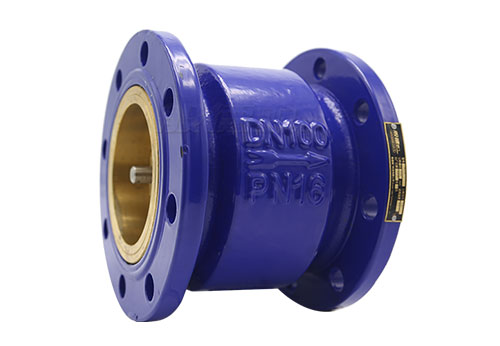

消声止回阀
消声止回阀是阀瓣沿着阀体中心线滑动的一种止回阀，消声止回阀的阀瓣设计仿照“子弹头”，阀体的设计仿照“腰鼓”，既改善了介质流向，又减小了流体阻力，降低了流阻系数。
消声止回阀体积小、价格低。结构短而紧凑，导向轴与导向架之间装有非金属润滑套，提升阀瓣运动的灵活性，不易产生抱死现象，并且可以有效消除阀瓣受冲击产生的噪音。

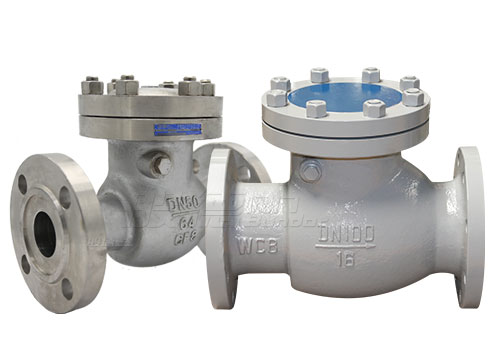

旋启式止回阀
旋启式止回阀的阀瓣与摇杆是连接在一起的，可绕销轴旋转一定角度。当管道流体按指定的方向流入（从左往右）时，阀瓣进口压力高于出口压力，此时阀瓣被推离阀座，绕销轴转动某一位置，阀门处于开启状态。当阀瓣两侧压差减小到一定时，阀瓣下落，又回到关闭状态。当流体自右向左流动，即反向倒流时，则阀瓣右侧压力高于左侧压力，两侧压差产生的作用力将阀瓣压紧在阀座上，流体无法通过，则介质不能倒流；而且流体压力越大，密封面压得越紧，密封效果越好。
