蝶阀技术参数
发布时间：2020-02-25 15:25:46
蝶阀是指关闭件为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。与气动、电动或液动配套使用，实现控制自动化。蝶阀因其体小、重量轻、操作方便等特点，使用范围非常广泛。
蝶阀特点：
1.流通能力大，可调比例，压降小；
2.流路简单，流阻小，可用于大口径、大流量、低压差的应用场合，适用于浆料悬浮物和颗粒介质的流体控制；
3.可以采用软密封方法，实现严密的密封；
4.大口径蝶阀，为获得大输出推力矩，可采用长行程执行机构或活塞式执行机构；
5.体积小，重量轻，结构紧凑、制造工艺简单，价格低。

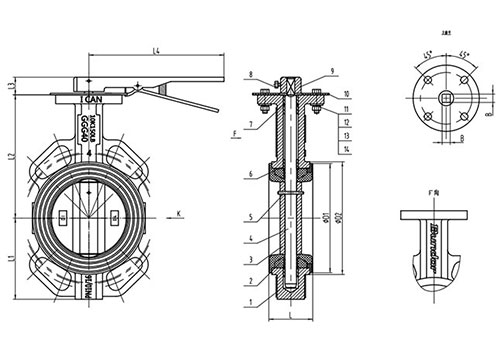

蝶阀技术参数
| 执行标准 | 名称 | 设计及制造 | 结构长度 | 试压标准 | ||
| 参照标准 | GB/T 12238 | GB/T 12221 | GB/T 13927 | |||
| 零部件信息 | 序号 | 1 | 2 | 3 | 4 | 5 |
| 名称 | 阀体 | 阀座 | 蝶板 | 阀轴 | 圆锥销 | |
| 材质及说明 | DI | ([EPDM]/NBR) | DI/CF8/CF8M | 304/316 | 304/316 | |
| 尺寸信息 | DN | L | D1 | D2 | L1 | |
| 2″ | DN50 | 43 | 86 | 92.3 | 75 | |
| 2.5″ | DN65 | 46 | 101 | 107 | 82 | |
| 3″ | DN80 | 46 | 116 | 122 | 99 | |
| 4″ | DN100 | 52 | 148 | 153 | 110 | |
| 5″ | DN125 | 56 | 174 | 179 | 125 | |
| 6″ | DN150 | 56 | 204 | 208.4 | 145 | |
| 8″ | DN200 | 60 | 252 | 262.3 | 170 | |
以上为般德手柄对夹蝶阀技术参数信息，仅供参考，不同蝶阀技术参数也不同，如果您需要相关信息，联系般德阀门客服。
