球阀(ball valve)问世于20世纪50年代，随着科学技术的飞速发展，生产工艺及产品结构的不断改进，在短短的40年时间里，已迅速发展成为一种主要的阀类。在西方工业发达的国家，球阀的使用正在逐年不断的上升。AeT般德阀门

在我国，球阀被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业，在国民经济中占有举足轻重的地位。AeT般德阀门

球阀的启闭件是带有圆形通道的球体，绕垂直于通道的轴线旋转，球体随阀杆转动从而达到启闭通道的目的。球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。可根据工况需要，装配不同的驱动装置形成多种不同控制方法的球阀，如电动球阀，气动球阀，液动球阀等等.AeT般德阀门

球阀工作原理：AeT般德阀门

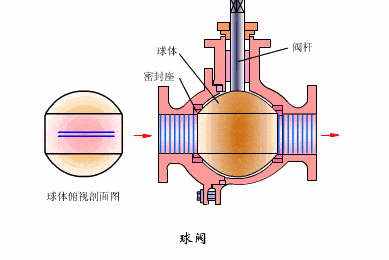

球阀原理图 AeT般德阀门

球阀原理图AeT般德阀门

当球阀旋转90度时，在进、出口处应全部呈现球面，从而关闭阀门，截断介质的流动。当球阀回转90度时，在进、出口处应全部呈现球口，从而开启流动，并且基本没有流阻力。AeT般德阀门

球阀的优势：AeT般德阀门

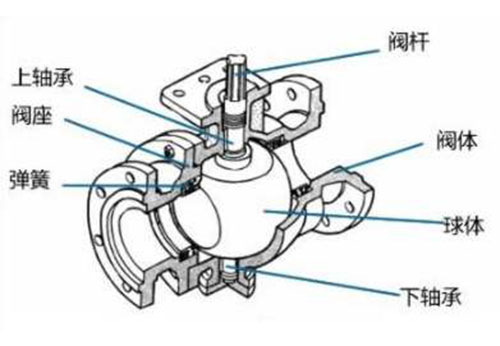

球阀结构图 AeT般德阀门

球阀结构图AeT般德阀门

1.球阀不受安装方向的限制，介质的流向可任意。流体阻力小，全通径的球阀基本没有流阻。AeT般德阀门

2.球阀有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。AeT般德阀门

3.球阀适用于经常操作，启闭迅速、轻便。操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。AeT般德阀门

4.球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。AeT般德阀门

5.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。AeT般德阀门

6.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。AeT般德阀门

7.由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。AeT般德阀门

8.球阀流体阻力小，无振动，噪声小。AeT般德阀门
