三偏心蝶阀的密封原理 三偏心蝶阀图片

本文般德阀门为您介绍三偏心蝶阀的密封原理。P1b般德阀门

要耐高温、必须使用硬密封、但泄漏量大；要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。而所谓第三次偏心，就是密封副的形状不是正锥，而是斜锥。P1b般德阀门

P1b般德阀门

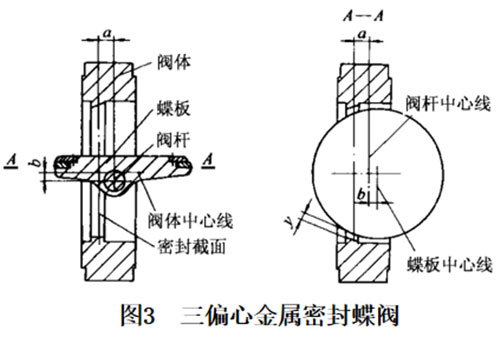

图示为一种典型的三偏心密封蝶阀密封副结构简图P1b般德阀门

三偏心蝶阀结构特征P1b般德阀门

阀板回转中心（即阀门轴中心）与阀板密封截面形成一个尺寸α偏置，并与阀体中心线形成一个尺寸b偏置；阀体密封面中心线与阀座中心线（即阀体中心线）形成一个角度为β的角偏置。P1b般德阀门

三偏心蝶阀密封原理P1b般德阀门

由于在双偏心密封蝶阀的基础上，将阀座中心线再与阀体中心线形成一个β角偏置，当三偏心密封蝶阀处于完全开启状态时，其阀板密封面会完全脱离阀座密封面，并且在阀板密封面与阀座密封面之间形成一个与双偏心密封蝶阀相同的间隙y。该类蝶阀的阀板从0°～90°开启时，阀板的密封面会在开启的瞬间脱离阀座的密封面。在其90°～0°关闭时，只有在关闭的瞬间，其阀板密封面才会接触并压紧阀座密封面。P1b般德阀门

三偏心蝶阀密封副密封性能失效的主要原因：介质对密封副两密封面的气蚀、冲蚀。P1b般德阀门

三偏心密封蝶阀的特点P1b般德阀门

① 密封副设计复杂，制造难度大，成本高；P1b般德阀门

② 密封性能非常好；P1b般德阀门

③ 使用寿命特别长，使用压力高。P1b般德阀门

这第三次偏心的特点就是从根本上改变了密封构造、不再是位置密封、而是扭力密封、即不是依靠阀座的弹性变形、而是完全依靠阀座的接触面压来达到密封效果、因此一举解决了金属阀座零泄漏这一难题、并因接触面压与介质压力是成正比的、耐高压高温也迎刃而解P1b般德阀门

三偏心蝶阀适用工况：主要是用于高温、高压工况，压力可达6.4MPa。一般不用在双向密封的管道。三偏心蝶阀的密封圈分三种：聚四氟乙烯、多层次金属密封圈、整体金属密封圈。聚四氟乙烯密封圈使用在温度≤200°，压力不超过2.5MPa。多层次金属密封圈密封性能好，可以达零泄漏；适用于介质流速低无颗粒物的纯净液体或气体中使用，使用温度受多层间的密封胶的限制一般不超过300°。整体金属密封使用在高温高压的工况。P1b般德阀门
