问：Z45T闸阀结构形式是什么样的？
般德阀门：Z45T闸阀，根据型号我们可以判断出这是一个灰铸铁的暗杆法兰闸阀。在小编之前的文章中有提到过暗杆闸阀的一些结构特点，今天小编再跟您详细说一下。
Z45T闸阀的阀体材质是灰铸铁、连接形式为法兰连接、结构形式是暗杆、密封面为黄铜密封，该类阀门通常用于水系统管道上使用，公称压力不超过16公斤。

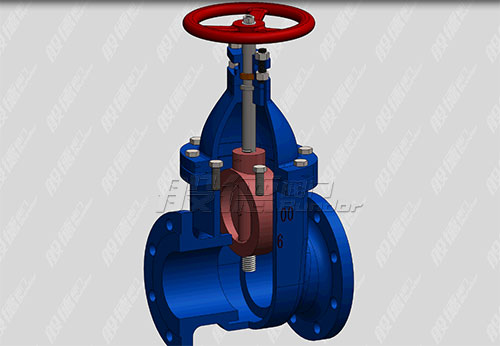

Z45T闸阀结构图
从上图我们可以看出Z45T闸阀（暗杆闸阀）的结构形式，阀杆置于阀体内部，当转动手轮时，从外部是看不到阀杆运动的，阀杆上的螺纹在阀体内部，当转动阀杆时，阀杆在手轮中心顶端的螺母和阀体上面的导槽作用下，直线的升起和落下，阀杆上的螺纹又带动闸板一起做升降运动，从而实现了暗杆闸阀的开启和关闭。注：闸板的运动方向是和管道内介质流动方向垂直的。
与明杆闸阀不同的是，Z45T暗杆闸阀在工作的过程中，整体的高度不变，它占用的空间更小一些，一般都安装在空间有限的地方，比如室内，地下等。
Z45T闸阀是需求量比较大的一种阀门，般德阀门长期供应DN50以上口径的暗杆铸铁法兰闸阀，如果您有采购需求，随时跟我们联系。
