气动蝶阀原理是通过气动执行器吸入空气，并将空气压缩，然后将压缩空气作为动力源，驱动阀杆带动圆盘形的蝶板围绕着阀杆轴线旋转，旋转角度为0-90°。当蝶板由初始位置旋转90°时，阀门即由开到关，或由关到开。
气动蝶阀能顺利运行，关键就在于方面上的气动执行器，也叫气动头，气动头靠气缸吸入空气为动力，带着阀杆阀板运动。
气动执行器的工作原理（气动蝶阀气缸原理）
AT系列气动执行器是双活塞齿条与齿轮转动结构设计，分为双作用与单作用（弹簧复位），适用于户外或户内各种不喊腐蚀性或的腐蚀性环境。

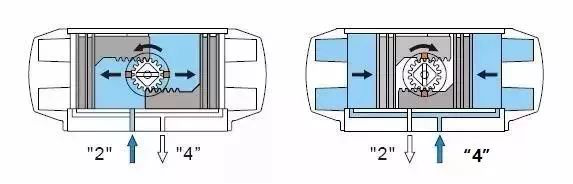

双作用气动执行器工作原理图
双作用气动头：通气打开，通气关闭。双作用气动执行器多见于活塞式气缸，在失去气源时。阀门可处于保位（FL）状态。

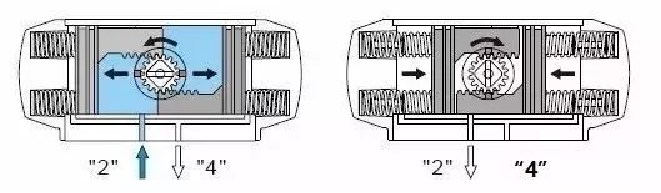

单作用气动执行器工作原理图
当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。（如果把活塞相对反方向安装，弹簧复位时输出轴即变为反向旋转）。
单作用气动头带弹簧复位：
常闭型（气开型）、常开型（气关型）
常闭型通气开，断气关闭。常开型通气关，断气开。
