阀门的种类繁多,为了让人们更好的认识和区分每一种阀门,就必须进行阀门型号编制,为此,国家颁布了《阀门型号编制方法》,方便人们通过阀门型号便可以了解阀门的结构、材质以及压力等参数。下面就为大家介绍一下阀门型号编制方法。

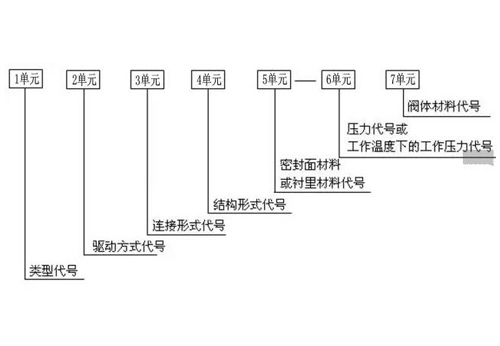

按照阀门型号编制方法规定,阀门型号的表示有阀门类型、传动方式、连接形式、结构形式、密封面材料、公称压力、阀体材料等组成,具体如图:
一:阀门类型代号
类型 | 安全阀 | 蝶阀 | 隔膜阀 | 止回阀 | 截止阀 | 节流阀 | 排污阀 | 球阀 | 疏水阀 | 柱塞阀 | 旋塞阀 | 减压阀 | 闸阀 |
底阀 | |||||||||||||
代号 | A | D | G | H | J | L | P | Q | S | U | X | Y | Z |
二:传动方式
传动方式 | 手柄手轮 | 蜗轮 | 气动 | 液动 | 电动 |
代号 | 无代号 | 3 | 6 | 7 | 9 |
三:连接形式
连接方式 | 内螺纹 | 外螺纹 | 法兰 | 焊接 | 对夹 | 卡箍 | 卡套 |
代号 | 1 | 2 | 4 | 6 | 7 | 8 | 9 |
四:结构型式
蝶阀结构形式代号 | |||||
结构形式 | 代号 | 结构形式 | 代号 | ||
密 封 型 | 单 偏 心 | 0 | 非密封型 | 单 偏 心 | 5 |
中心垂直板 | 1 | 中心垂直板 | 6 | ||
双 偏 心 | 2 | 双 偏 心 | 7 | ||
三 偏 心 | 3 | 三 偏 心 | 8 | ||
连杆机构 | 4 | 连杆机构 | 9 |
闸阀结构形式代号 | ||||
结构形式 | 代号 | |||
(明杆) | 楔式闸板 | 弹 性 闸 板 | 0 | |
刚性闸板 | 单 闸 板 | 1 | ||
双 闸 板 | 2 | |||
平行式闸板 | 单 闸 板 | 3 | ||
双 闸 板 | 4 | |||
(暗杆) | 楔式闸板 | 单 闸 板 | 5 | |
双 闸 板 | 6 | |||
平行式闸板 | 单 闸 板 | 7 | ||
双 闸 板 | 8 |
止回阀结构形式代号 | |||||
结构形式 | 代号 | 结构形式 | 代号 | ||
升降式阀瓣 | 直通流道 | 1 | 旋启式阀瓣 | 单瓣结构 | 4 |
立式结构 | 2 | 多瓣结构 | 5 | ||
角式流道 | 3 | 双瓣结构 | 6 | ||
— | — | — | 蝶形止回式 | 7 |
截止阀结构形式代号 | |||||
结构形式 | 代号 | 结构形式 | 代号 | ||
阀瓣非平衡式 | 直通流道 | 1 | 阀瓣平衡式 | 直通流道 | 6 |
Z形流道 | 2 | 角式流道 | 7 | ||
三通流道 | 3 | — | — | ||
角式流道 | 4 | — | — | ||
直流流道 | 5 | — | — |
球阀结构形式代号 | |||||
结构形式 | 代号 | 结构形式 | 代号 | ||
浮 动 球 | 直通流道 | 1 | 固 定 球 | 直通流道 | 7 |
Y形三通流道 | 2 | 四通流道 | 6 | ||
L形三通流道 | 4 | T形三通流道 | 8 | ||
T形三通流道 | 5 | L形三通流道 | 9 | ||
— | — | 半球直通 | 0 |
五: 密封面材料
材料 | 锡基轴承合金(巴氏合金) | 搪瓷 | 渗氮钢 | 氟塑料 | 玻璃 | Cr13不锈钢 | 衬胶 | 蒙乃尔合金 | 尼龙塑料 | 渗硼钢 | 衬铅 | Mo2Ti不锈钢 | 塑料 | 铜合金 | 橡胶 | 硬质合金 | 阀体直接加工 |
代号 | B | C | D | F | G | H | J | M | N | P | Q | R | S | T | X | Y | W |
当密封副的密封面材料不同时,以硬度低的材料代号表示。 |
六:公称压力
阀门公称压力数值用阿拉伯数字直接表示,表示压力的单位是公斤,是MPa的10倍。举例说明压力PN1.0MPa 就代表公称压力为10公斤。
七:阀体材料
阀体材料 | 钛及钛合金 | 碳钢 | Cr13系不锈钢 | 铬钼钢 | 可锻铸铁 | 铝合金 | 球墨铸铁 | Mo2Ti系不锈钢 | 塑料 | 铜及铜合金 | 铬钼钒钢 | 灰铸铁 |
代号 | A | C | H | I | K | L | Q | R | S | T | V | Z |
