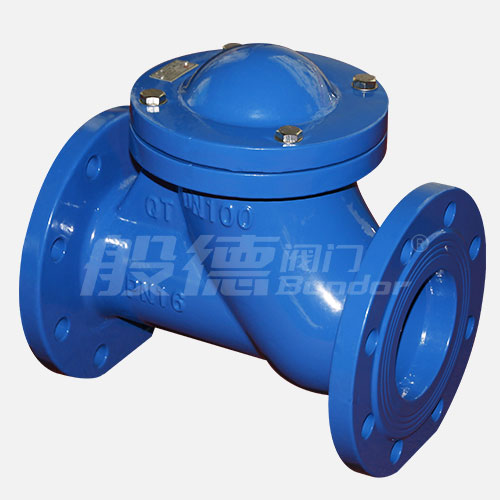

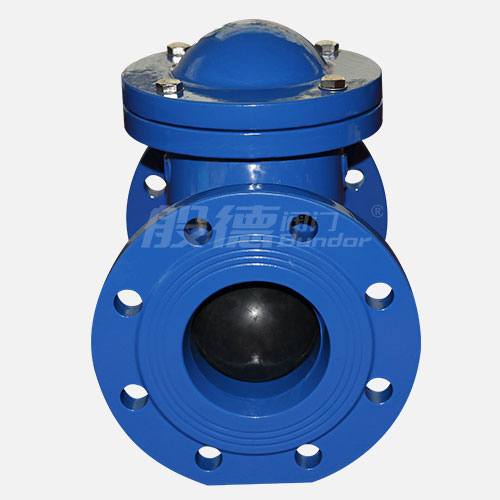

HQ41X球型止回阀

【产品型号】: HQ41X-150LBQ

【通 径】: DN50-DN400

【公称压力】: 125LB/150LB

【适用温度】: 0℃~80℃

【适用介质】: 水

【阀体材质】: 球墨铸铁

咨询热线:

13821179269(微信同号)
更新时间:2020-03-17 17:29:10

产品优点

  • 阀体抗拉强度大

    阀体球化率3级,抗拉强度450Mpa,延展率大于10%

  • 实心重体阀体

    阀体实心重体,壁厚达标

  • 球体包胶EPDM

    球体包胶EPDM,橡胶含量达标,保材质

  • 不锈钢螺栓

    采用不锈钢螺栓,强度高,耐腐性强

  • 出厂严格检测

    每台阀门出厂均按照标准做壳体、密封双层压力检测

产品介绍

般德HQ41X球型止回阀产品配置:法兰连接,DI体,DI盖,球:碳钢/球铁+EPDM;该产品应用领域有市政建设、水利工程、给排水、水处理等。

产品参数

HQ41X球型止回阀
执行标准 名称 设计制造 结构长度 检验试压标准 法兰连接
参照标准 AWWA C508 ASME B16.10 AWWA C508 AWWA C508

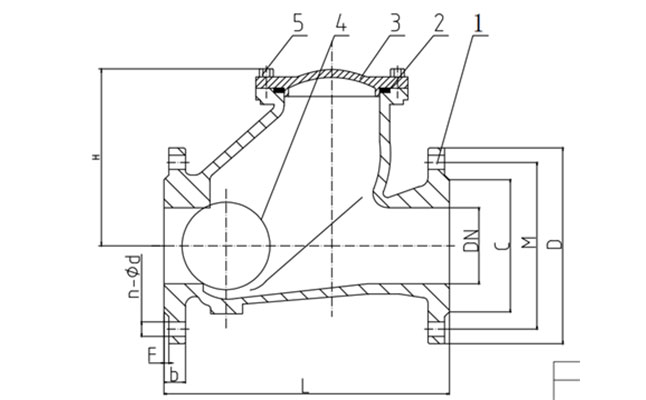

主要零部件信息 名称 1-阀体 2-垫圈 3-阀盖 4-球 5-螺栓
材质及说明 DI NBR DI 2-6″碳钢+EPDM
8-16″球铁+EPDM
不锈钢
尺寸信息 公称尺寸
DN NPS(英寸) L D M n-d
50 2'' 203 152 120.5 4-19
65 2  1/2'' 216 178 139.5 4-19
80 3'' 241 191 152.5 4-19
100 4'' 292 229 190.5 8-19
150 6'' 356 279 241.5 8-22
200 8'' 495 343 298.5 8-22
250 10'' 622 406 362 12-25
300 12'' 698 483 432 12-25
350 14'' 787 533 476 12-29
400 16'' 914 597 539.5 16-29
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
