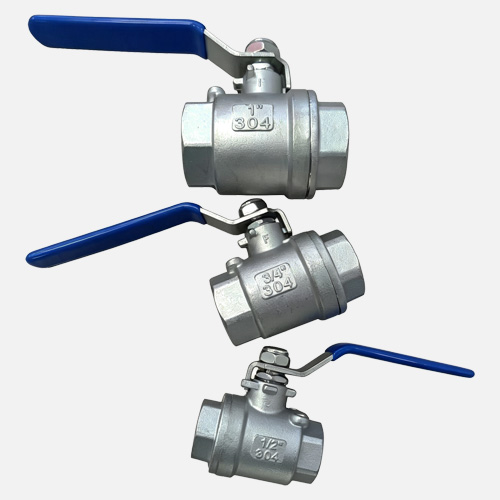

Q11F二片式球阀

【产品型号】: Q11F-16P

【通径】: DN15-50

【公称压力】: 1.6Mpa

【适用温度】: -20~120℃

【适用介质】: 水，蒸汽，油品等

【阀体材质】: 不锈钢

应用领域：

市政建设水处理电力石油给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 球阀

更新时间：2017-11-14 10:18:54

产品介绍

产品优点

流体阻力小

流体阻力小，其阻力系数与同长度的管段相等。
结构简单

结构简单、体积小、重量轻。
紧密可靠

紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
操作方便

操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
维修方便

维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
不侵蚀密封面

在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
适用范围广

适用范围广，球旋转90度时，在进、出口处应全部呈现球面，从而截断流体。

产品介绍

Q11F二片式球阀的外观结构是两块组成，阀体是两部分，流量不再受通径的限制，一端定死，另一端带螺纹拧紧装配起来的。连接方式仅主要是内螺纹连接的。主要用于工业流体的加工制造。二片式球阀是近年来被广泛采用的一种新型阀门，该类阀门在管道中水平安装。该产品应用于化工、石化、冶炼等行业。

产品参数

Q11F二片式球阀

相关产品

执行标准	设计制造标准	端部	检查和试验标准
执行标准	GB12237-2007	ASME B16.34	GB13927
主要零部件信息	阀体	球体	密封圈
主要零部件信息	F304	F304	PTFE

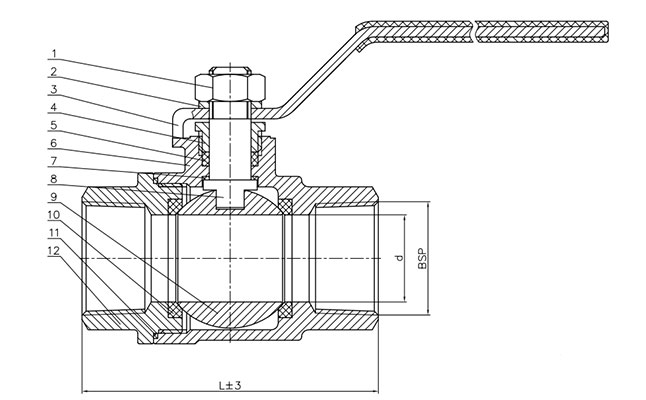

尺寸信息	DN	G	L
	15	1/2”	61.5
	20	3/4”	70.5
	25	1”	81
	32	1-4/4”	95
	40	1-1/2”	105
	50	2”	118

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
