DN150法兰适配器

型号:法兰适配器

口径:DN50-DN600

压力:PN16,250PSI

适用介质:清水及中性液体

温度:0℃~50℃

阀体材质:QT450-10

首页 > 产品 > 配件服务

产品优点

  • 标准模具,精度高

    每种产品都有标准的模具,模具采用数控加工,精度高。

  • 球化率2级以上

    每台产品球化率可以达到2级以上。

  • 尽快喷涂材料

    喷涂材料进口粉末烤漆喷涂。

  • 现场试压

    每个管件都现场每台试压。

产品参数

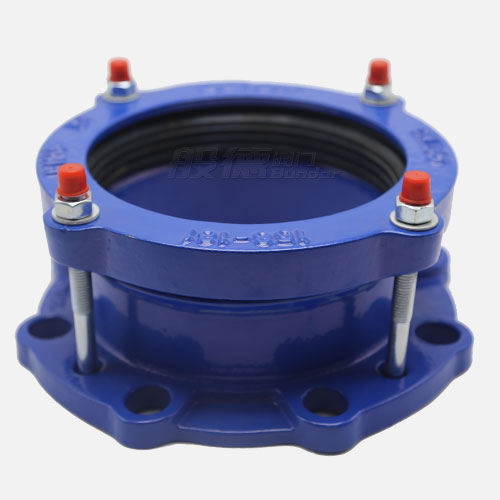

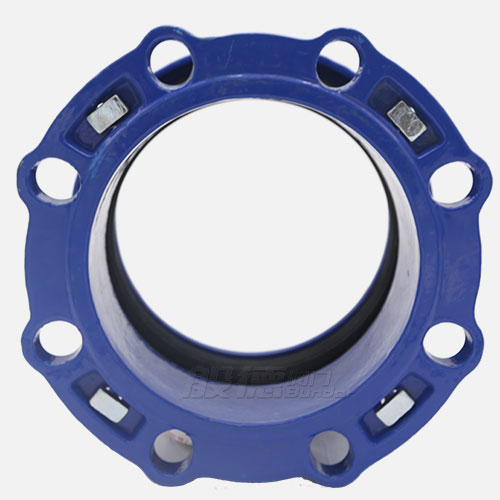

DN150法兰适配器
DN150法兰适配器

产品介绍:般德品牌法兰适配器产品配置:球铁体,EPDM橡胶垫,球铁压盖,45#螺栓螺母;主要应用于给排水、水处理、水利工程等领域。

执行标准 名称 设计及检验
参照标准 EN14525、ANSI/AWWA C219和EN545

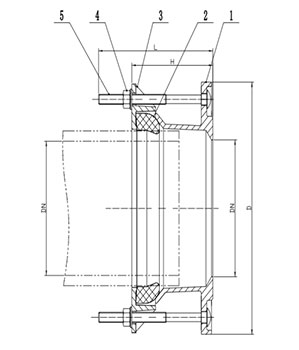

主要零部件信息 名称 1-阀体 2-橡胶垫 3-压盖 4-螺母 5-螺栓
材质 QT450-10 EPDM QT450-10 45# 45#
尺寸信息 规格 连接范围 公称尺寸 D H L
DN NPS
DN50 59-73  59-73 50 2 165 76 130
DN65 72-85  72-85 65 2.5 185 76 130
DN80 88-103  88-103 80 3 220 76 130
DN100 108-128  108-128 100 4 225 76 130
DN125 132-154  132-154 125 5 280 76 130
DN150 159-182  159-182 150 6 295 76 130
DN175 192-209  192-209 175 7 340 76 130
DN200 218-235  218-235 200 8 340 76 130
DN250 246-270  246-270 250 10 410 85 130
DN250 271-289  271-289 250 10 410 85 130
DN300 315-332  315-332 300 12 485 90 130
DN300 322-340 322-340 300 12 485 90 130
DN350 374-391  374-391 350 14 520 90 160
DN400 417-437  417-437 400 16 580 90 160
DN450 470-485  470-485 450 18 640 90 160
DN450 480-500  480-500 450 18 640 90 160
DN500 526-546  526-546 500 20 715 90 160
DN600 630-650  630-650 600 24 840 90 160
