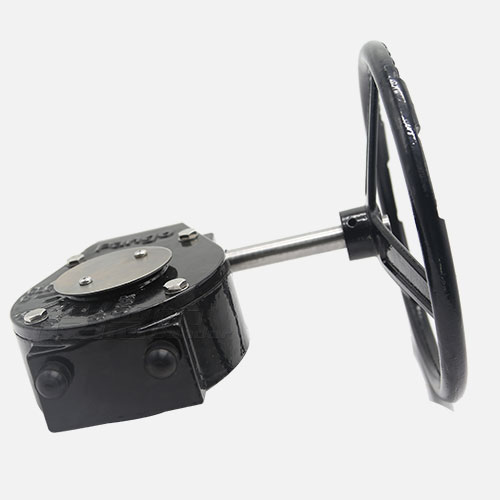

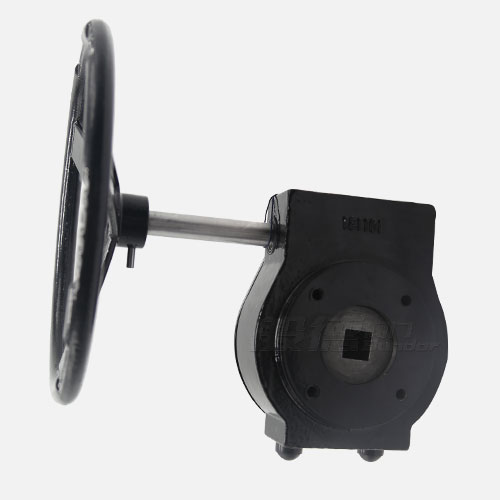

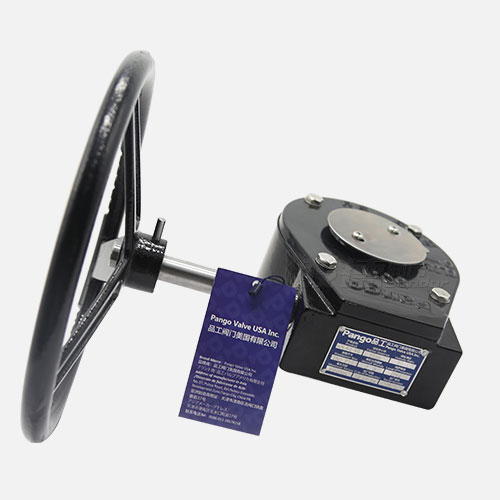

防水涡轮头50:1

型号:WLX-50

传动比例:50:1

防护等级:IP65

适用介质:淡水、污水、海水、弱酸碱性介质等

适用温度:-20℃~120℃

阀体材质:HT200

应用领域:
水处理 给排水 水利工程
首页 > 产品 > 配件服务

产品优点

  • 涡轮箱防护等级高

    涡轮箱防护等级达到IP65。

  • 防护性能可靠

    蜗轮箱定期做防尘和防喷淋型式试验,保证产品防护性能可靠。

  • 质保5年

    采用锂基润滑脂,耐水耐油,不易老化,寿命长(耐高温150度,低温-20度),蜗轮头质保5年。

  • 蜗杆综合力学性能好

    蜗杆采用45号钢调质处理,综合力学性能好,寿命长。

  • 蜗轮调节范围大

    蜗轮调节范围大,市场上的产品大部分是±5度,般德蜗轮头是±10度。

  • 指示牌强度好 不易变形

    指示牌选用不锈钢材质,刚度好,能够防止因磕碰和安装造成的变形。

产品参数

防水涡轮头50:1
防水涡轮头50:1

产品介绍:WLX防水IP65蜗轮头50:1,产品配置:灰铁体,DI蜗轮,45蜗杆,45蜗杆,DI手轮。应用于给排水、水处理、水利工程等。

执行标准 名称 设计与制造 传动连接标准
参照标准 GB/T 4208 ISO 5211

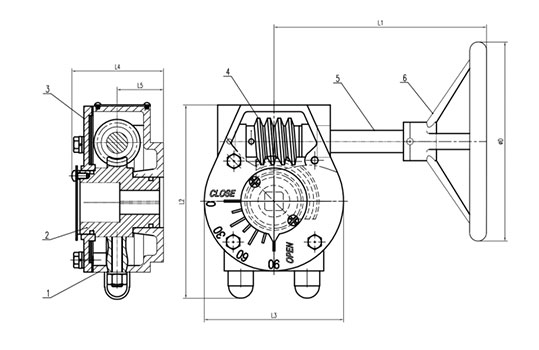

零部件信息 名称 1-箱体 2-蜗轮 3-箱盖 4-蜗杆 5-蜗杆轴 6-手轮
材质 HT200 QT450-10 QT450-10 45 45 DI
尺寸信息 传动比例 适配的蝶阀公称尺寸 匹配的驱动法兰代号 外形尺寸(24:1) 外形尺寸(30:1) 外形尺寸(50:1)
DN NPS(英寸) L1 149 L1 206 L1 217
24:1 50 2" F05
65 2 1/2" L2 146 L2 210 L2 215
80 3"
100 4" F07 L3 105 L3 153 L3 156
125 5"
150 6" L4 70 L4 90 L4 92
30:1 200 8" F010
250 10" L5 35 L5 41 L5 49
50:1 300 12
350 14 ΦD 150 ΦD 200 ΦD 250

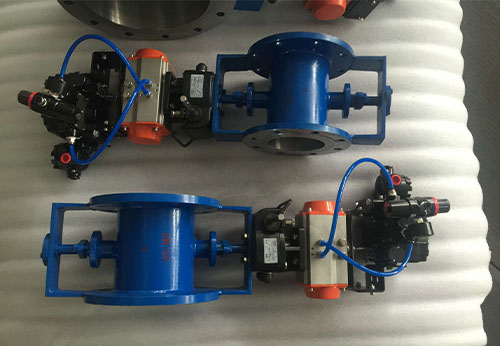

工程案例

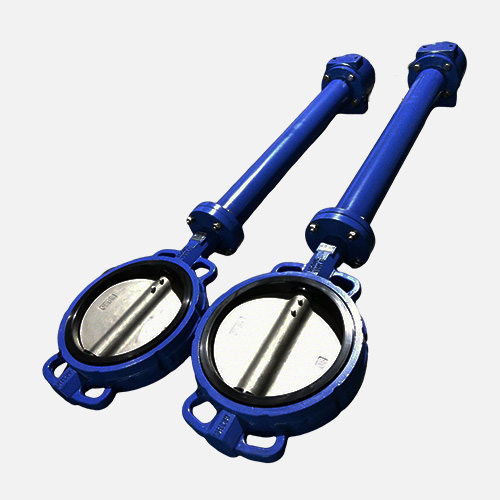

推荐阀门
