闸阀结构图详解 闸阀内部结构图

发布时间:2021-09-13 浏览次数:

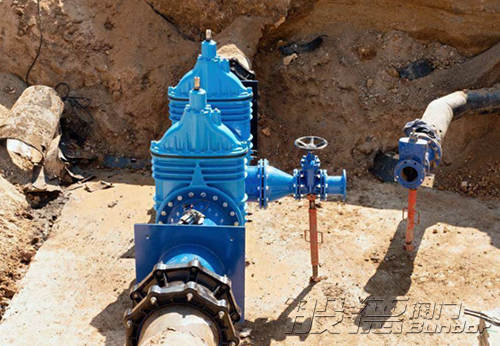

闸阀是在水系统管道上使用比较多的一种阀门,它可以安装在工业管道和生活管道上,作为连通和切断介质流通使用。闸阀的分类多种多样,最常见的分类方式之一是根据结构形式来分的,可以分为明杆闸阀和暗杆闸阀。我们都知道,蝶阀的结构是非常简单的,而闸阀的体积比蝶阀的大,其结构也会比蝶阀复杂一些。本文将为您做闸阀结构图详解以及闸阀内部结构分析。VKL般德阀门

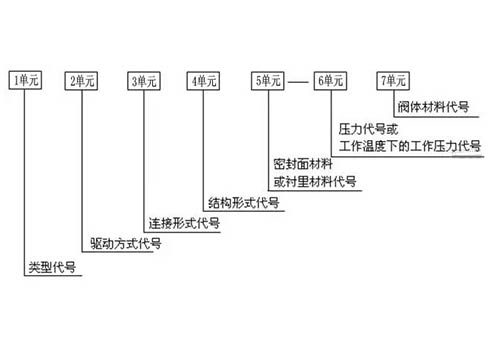

闸阀结构:VKL般德阀门

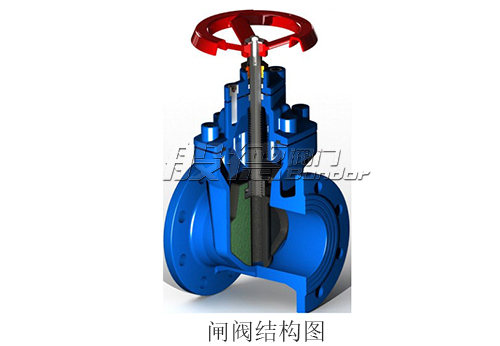

闸阀结构图VKL般德阀门

闸阀结构图VKL般德阀门

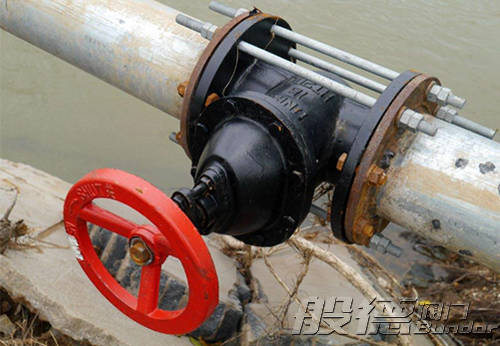

闸阀是以闸板作为启闭件的一种阀门,闸板沿着阀体通道中心线的垂直方向做上下运动,且运动方向与介质流动的方向也是互相垂直的。闸阀由阀体、阀座、阀杆、闸板、阀盖、密封圈等几个部件构成。常见的闸阀是由手轮驱动,除此之外还可安装电动或气动执行器,实现闸阀的自动化操作。闸阀在管道上安装,只能全开和全关,用作切断介质流通用,不能够当条件和控制流量使用。VKL般德阀门

因为闸阀结构的特殊性,使其闸阀在做全开、全关动作时,行程大,启闭时间久,尤其是手动操作时候,比较费时,所以闸阀通常要安装在不用经常启闭的管路上。另外,闸阀内部阀体通道是直通的,介质可以双向流通,并且当闸阀的闸板完全打开时,阀体通道内的流阻趋向于零,流阻非常小。VKL般德阀门

闸阀根据结构形式的不同,可以分为明杆闸阀和暗杆闸阀。VKL般德阀门

明杆闸阀是指闸阀的阀杆外露,阀杆上的螺纹也外露,当转动手轮时,闸板会随阀杆一起作直线运动,也叫升降杆闸阀。明杆闸阀的升降杆上有梯形螺纹,可以通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。明杆闸阀因为阀杆外露,可以作为非常明显的开关标志,也就是说可以直接通过阀杆的升降观察阀门的启闭状态。VKL般德阀门

暗杆闸阀与明杆闸阀不同,其阀杆是在阀门里面的,阀杆上的螺纹也位于阀体内部。暗杆闸阀的操作是手动转动带动阀杆原地选择,通过阀杆上的螺纹使闸板做升降运动。所以暗杆闸阀也叫旋转杆闸阀。暗杆闸阀因为阀杆内藏,所以它的启闭状态不能直接观察,一般为开关到转不动为止。VKL般德阀门

在实际使用过程中,为考虑温度变化出现锁死现象,不论是明杆闸阀还是暗杆闸阀,通常在开到顶点位置上,再倒回1/2-1圈,作为全开阀门的位置。VKL般德阀门

更多闸阀结构知识请关注般德阀门官网。VKL般德阀门
