过海水用阀门有哪些

发布时间:2021-09-14 14:53:50 浏览次数:

合理选择阀门的类型,可以减少材料耗量,降低局部阻力和能耗,方便安装,减少维修。本文般德阀门为您介绍过海水用阀门有哪些Rvv般德阀门

海水阀门,蝶阀Rvv般德阀门

1、切断阀Rvv般德阀门

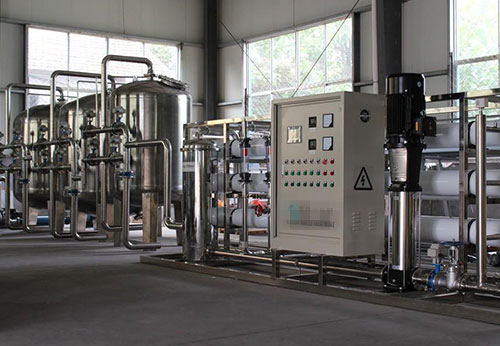

大型海水淡化中工艺管径一般为DN300~1600,超出一般球阀和截止阀的使用范围。蝶阀与相同口径闸阀(Z41H)相比,具有结构简单,易防腐,安装长度短,消耗钢材少,阀门局部阻力系数相近的优点,选择蝶阀作为切断阀更经济实用。根据压力等级,蝶阀可分为低压蝶阀和高压蝶阀。Rvv般德阀门

低压蝶阀Rvv般德阀门

低压蝶阀可以采用中线无销钉衬胶蝶阀。当蝶阀≤DN500时,采用对夹式连接。当蝶阀≥DN550时,采用法兰连接。当蝶阀口径≤6in.(DN150),开启力小于400N,采用手柄操作。当蝶阀口径≥8in.(DN200),采用齿轮箱操作。由于低压阀门的背压低,采用中线结构不会增加太多扭矩,这种结构有两次密封。主密封是蝶板和阀座采用预紧力获得,第二密封是阀杆和阀座孔的过盈配合获得。由于阀杆和介质完全隔离,不渗入海水,故阀杆可采用2Cr13或等同材料制作。阀体采用球墨铸铁衬EPDM,增加密封性能。由于阀体不与介质接触,降低了阀体材料性能要求。Rvv般德阀门

高压蝶阀Rvv般德阀门

选择高压蝶阀材料时,除考虑海水的腐蚀因素外,还需要考虑材料的耐压性能,工作压力为69bar,最高压力≥85bar(反渗透高压泵的关闭压力)时,由于背压高,为了减少扭矩,高压蝶阀采用双偏心结构。当蝶阀公称尺寸≤DN500,采用对夹式连接。当蝶阀公称尺≥DN550,采用法兰式连接。压力等级Cl600,阀体和蝶板材料为双相钢ASTMA995GR.4A,由于阀杆暴露在介质中,阀杆采用材料为ASTMA276UNS31803,阀座材料为RPTFE。双偏心结构增加了局部阻力系数,蝶板和阀杆固定需要销钉,销钉的防腐要求和其他过流部件相同。Rvv般德阀门

2、止回阀Rvv般德阀门

止回阀通常安装在海水泵出口,用以阻止海水倒流和水锤对设备的损坏。目前海水淡化项目中使用的止回阀有缓闭蝶式止回阀、全衬胶蝶式对夹止回阀、单瓣对夹止回阀和单瓣双相钢对夹止回阀等。Rvv般德阀门

缓闭蝶式止回阀Rvv般德阀门

缓闭蝶式止回阀的主体材料为球墨铸铁,机械或液压缓闭抗水锤能力较好,适合低压使用,调研后发现目前在废水处理、化工厂和市政等工程得到很大应用,在海水淡化工程的产品水工段应用。Rvv般德阀门

全衬胶蝶式对夹止回阀Rvv般德阀门

全衬胶蝶式对夹止回阀是对缓闭蝶式止回阀在防腐方面的改进,阀体和阀杆采用全衬胶方式,阀瓣可采用双相不锈钢或镍铝青铜。此类阀门设置在低压海水泵的出口处,适合大口径管路上安装,阀门公称直径范围为DN200~1200。设计时需要注意该阀门对安装空间的要求,阀门安装不当会引起阀瓣和弹簧对阀杆长期作用,破坏阀体和阀杆接触处密封,渗入介质,造成阀体腐蚀。Rvv般德阀门

单瓣对夹止回阀Rvv般德阀门

单瓣对夹止回阀结构简单,安装空间小,可在低压或高压工况下使用。阀门整体采用双相不锈钢,抗海水的腐蚀性能好,质量轻,可水平和垂直安装,使用方便。在海水淡化装置中,一般选用≤DN250的单瓣对夹止回阀。当阀门公称尺寸>DN250时,水击作用明显,动作噪音大。大口径单瓣对夹止回阀在气路配管中广泛应用。阀门为非全通径,阀瓣开度最大45°,阻力系数增加,流通能力下降。Rvv般德阀门
