B2F双法兰限位伸缩器

【产品型号】: B2F

【通 径】: DN65-2000

【公称压力】: PN6/10/16

【适用温度】: -20~120℃

【适用介质】: 海水、淡水、生活污水、油类、空气、煤气

【阀体材质】: Q235

咨询热线:

13821179269(微信同号)
更新时间:2017-11-21 15:13:16

产品优点

  • 外表环氧树脂喷涂处理

    外表环氧树脂喷涂处理、喷涂厚度大于250um。

  • 焊接方式为满焊

    所有焊接均为满焊,确保密封性。

  • 内壁效圆处理

    成型后做内壁效圆处理。

  • 同等口径重量重于其他厂家

    法兰尺寸符合GB/T 12465-2002标准,同等口径重量重于其他厂家。

  • 每个环节层层质检

    从毛坯到成品包装出厂每个环节层层质检。

  • 两年内坏一个赔两个

    般德品牌产品国内外各有太平洋保险500万保额的品质承保(保单号:ATIJ04007120Q000006E),承保范围29类,共1000余种产品,质保2年,两年内坏一个赔两个。

产品介绍

B2F双法兰限位伸缩器,管道两边使用法兰连接,安装在管道上连接阀门、水泵、流量器等设备,既补偿了管道的伸缩器,又对阀门等设备的维修提供了方便。双法兰限位伸缩节是在松套伸缩接头原有性能的基础上增设限位装置,在最大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩,一旦超过其最大伸缩量就起到限位,确保管道的安全运行,特别适用于有振动或有一定斜度及拐弯的管路中的连接。适用于建筑、化工、钢铁、自来水、污水处理等单位。

产品参数

B2F双法兰限位伸缩器

B2F 双法兰限位伸缩器参数信息

阀门执行标准 名称 设计及制造 结构长度 试压标准 法兰尺寸
参照标准 GB/T 12465-2002 GB/T 12465-2002 GB/T 12465-2002 GB/T 12465-2002

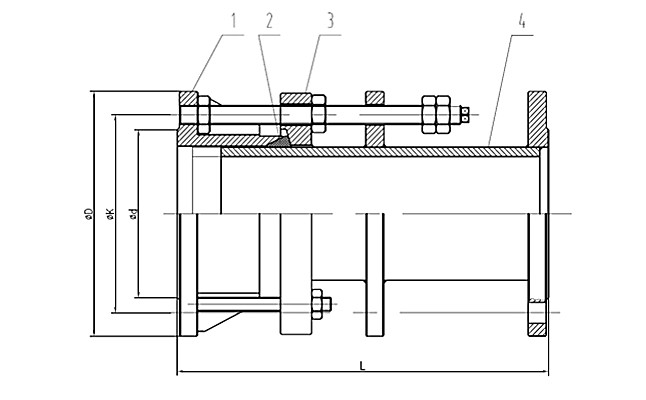

主要零部件信息 名称 1-本体 2-密封圈 3-压盖 4-限位伸缩管
材质 Q235 三元乙丙橡胶 EPDM Q235 Q235-A
尺寸信息 公称尺寸 PN6/10/16 PN6 PN10 PN16
DN NPS(英寸) L δ ΦD ΦK Φd ΦD ΦK Φd ΦD ΦK Φd
65 2  1/2'' 300 25 160 130 110 185 145 122 185 145 122
80 3'' 300 25 190 150 128 200 160 138 200 160 138
100 4'' 300 25 210 170 148 220 180 158 220 180 158
125 5'' 300 25 240 200 178 250 210 188 250 210 188
150 6'' 300 25 265 225 202 285 240 212 285 240 212
200 8'' 300 25 320 280 258 340 295 268 340 295 268
250 10'' 300 25 375 335 312 395 350 320 405 355 320
300 12'' 370 32.5 440 395 365 445 400 370 460 410 378
350 14'' 370 32.5 490 445 415 505 460 430 520 470 438
400 16'' 370 32.5 540 495 465 565 515 482 580 525 490
450 18'' 370 32.5 595 550 520 615 565 532 640 585 550
500 20'' 370 32.5 645 600 570 670 620 585 715 650 610
600 24'' 370 32.5 755 705 670 780 725 685 840 770 725
700 28'' 370 32.5 860 810 775 895 840 800 910 840 795
800 32'' 600 65 975 920 880 1015 950 905 1025 950 900
900 36'' 600 65 1075 1020 980 1115 1050 1005 1125 1050 1000
1000 40'' 600 65 1175 1120 1080 1230 1160 1110 1255 1170 1115
1200 48'' 600 65 1405 1340 1259 1455 1380 1330 1485 1390 1330
1400 56'' 640 65 1630 1560 1510 1675 1590 1535 1685 1590 1530
1600 64'' 640 65 1830 1760 1710 1915 1820 1760 1930 1820 1750
1800 72'' 640 65 2045 1970 1920 2115 2020 1960 2130 2020 1950
2000 80'' 640 65 2265 2180 2125 2325 2230 2170 2345 2230 2150
以上信息仅供参考,般德阀门保留更新最新设计的权利,如有疑问请您联系在线客服。
