隔膜阀G41J-10/16C

【产品型号】: G41J-10/16C

【通径】: DN25-DN200

【公称压力】: PN10/16

【适用温度】: 0～80℃

【适用介质】: 水、油、气等

【阀体材质】: WCB

应用领域：

市政建设化工电力石油给排水

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 其他阀门 > 隔膜阀

更新时间：2020-08-14 16:42:24

产品介绍

产品优点

精密铸造阀体

阀体为精密铸造阀体，材质WCB达标、外观精细，无沙眼；
精密数控机床加工

阀体和内件采用精密数控机床加工，保证精度；
特殊配方炼制

衬胶为特殊配方炼制，非再生胶，压制平整，工艺稳定；
维护费用低

隔膜可更换，维护费用低；
环氧树脂喷涂

外观采用环氧树脂喷涂，喷涂厚度达到250μm；
严格打压测试

每台阀门均经过严格的打压测试。

产品介绍

隔膜阀是一种特殊形式的具有截断功能的阀门，它的结构形式与一般的阀门不同，属于新型阀门。隔膜阀的结构形式与一般阀门大不相同，是一种新型的阀门，是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开。般德G41J-10/16C隔膜阀产品配置：阀体：WCB+EPDM，阀板：WCB，膜片：EPDM，阀杆：2Cr13。广泛应用于市政建设、电力、给排水、石油化工等领域。

产品参数

相关产品

执行标准	名称	设计制造		结构长度	法兰连接		检验试验
执行标准	参照标准	GB/T 12239		JB1688	GB/T 9113		GB/T 13927

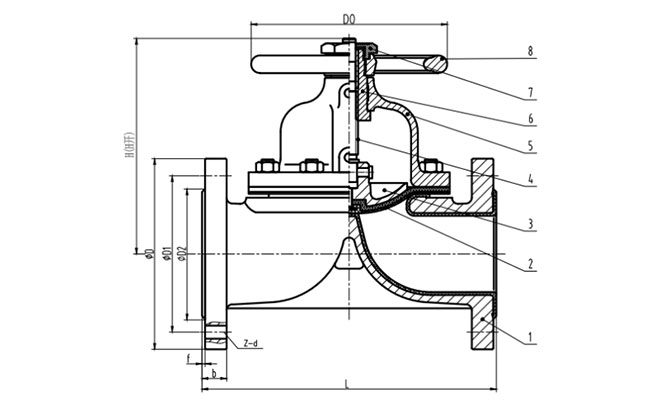

主要零部件信息	名称	1-阀体		2-膜片	3-阀板		4-阀杆
主要零部件信息	材质	WCB+EPDM		EPDM	WCB		2Cr13
尺寸信息	DN	NPS	L	φD	φD1	φD2	b	Z-d
	25	1''	145	115	85	68	16	4-14
	32	1 1/4''	160	140	100	78	18	4-18
	40	1 1/2''	180	150	110	88	18	4-18
	50	2''	210	165	125	102	20	4-18
	65	2 1/2''	250	185	145	122	20	4-18
	80	3''	300	200	160	133	22	4-18
	100	4''	350	220	180	158	24	8-18
	125	5''	400	250	210	184	26	8-18
	150	6''	460	285	240	212	26	8-22
	200	8''	570	340	295	268	28	8-22/12-22

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
