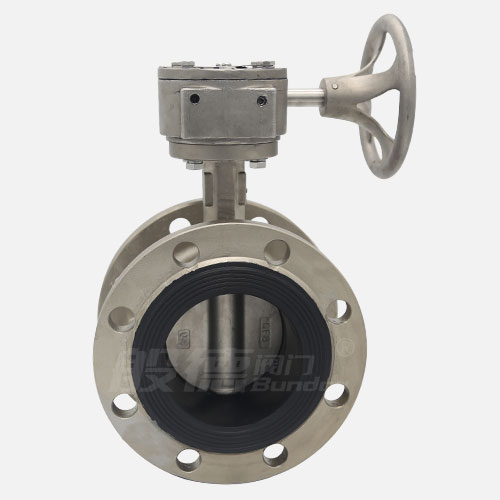

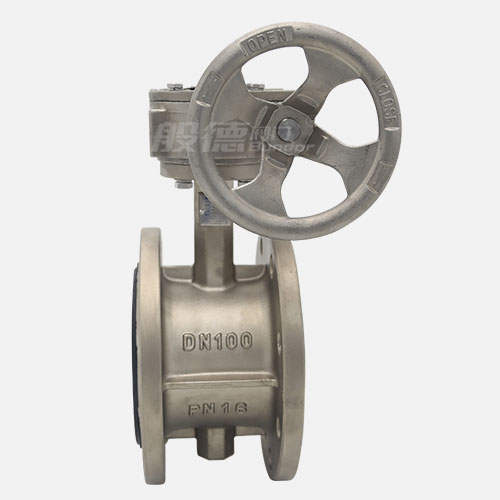

D341X-16P不锈钢法兰蝶阀

【产品型号】: D341X-10/16P

【通径】: DN50-DN1200

【公称压力】: PN10/16/150LB

【适用温度】: -20～120℃

【适用介质】: 水、弱酸碱、气、油品等

【阀体材质】: 304

应用领域：

市政建设水处理电力给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 蝶阀 > 法兰蝶阀

更新时间：2017-11-10 14:43:54

产品介绍

产品优点

不锈钢材质保化验

所有不锈钢304/316等材质均达标，保化验，可提供材质单；
数控精密机床加工

阀体及内件均为数控精密机床加工，精度高；
橡胶阀座无泄漏

阀座橡胶使用符合标准的EPDM橡胶，蝶阀的回弹性及拉力更稳定可靠，启闭10000次以上无泄漏。
不锈钢紧固件

紧固标准件均采用不锈钢材质，更耐腐蚀；
双层压力检测

每台阀门出厂均按照国家标准做壳体、密封双层压力检测；

产品介绍

般德阀门不锈钢法兰蝶阀D341X-16P产品配置：不锈钢体，304板，420轴，EPDM阀座，驱动有蜗轮、电动、气动可选择；该阀门广泛应用于市政建设、水利工程、电力、给排水、水处理等领域。

产品参数

D341X-16P不锈钢法兰蝶阀

相关产品

执行标准	名称	设计及制造		结构长度		试压标准		侧法兰尺寸
执行标准	参照标准	GB/T 12238		GB/T 12221		GB/T 13927		GB/T 9113/ASME B16.5

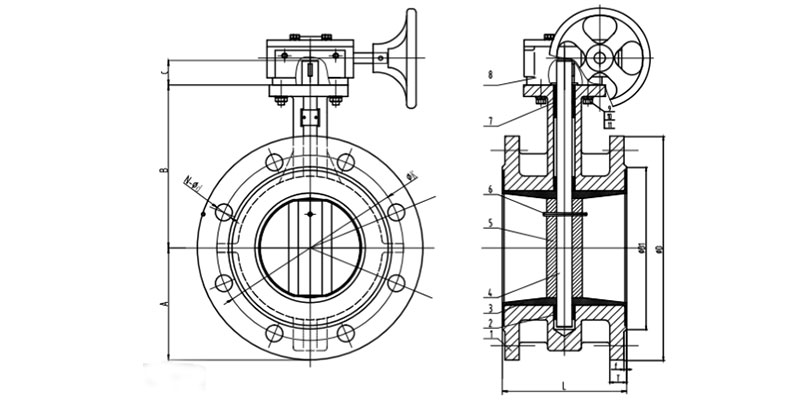

主要零部件信息	名称	1-阀体		3-阀座密封		5-蝶板		4-阀轴	8-蜗轮
主要零部件信息	材质及说明	CF8/CF8M		EPDM/NBR		CF8/CF8M		420	组件
尺寸信息	公称尺寸			PN10		PN16		150LB
	DN	NPS（英寸）	L	φk	N-φd	φk	N-φd	φk	N-φd
	50	2''	108	125	4-18	125	4-18	120.7	4-19
	65	2 1/2''	112	145	4-18	145	4-18	139.7	4-19
	80	3''	114	160	8-18	160	8-18	152.4	4-19
	100	4''	127	180	8-18	180	8-18	190.5	8-19
	125	5''	140	210	8-18	210	8-18	215.9	8-22.4
	150	6''	140	240	8-22	240	8-22	241.3	8-22.4
	200	8''	152	295	8-22	295	12-22	298.4	8-22.4
	250	10''	165	350	12-22	355	12-26	361.9	12-25.4
	300	12''	178	400	12-22	410	12-26	431.8	12-25.4
	350	14''	190	460	16-22	470	16-26	476.2	12-28.4
	400	16''	216	515	16-26	525	16-30	539.7	16-28.4
	450	18''	222	565	20-26	585	20-30	577.8	16-31.8
	500	20''	229	620	20-26	650	20-33	635	20-31.8
	600	24''	267	725	20-30	770	20-36	749.3	20-35.1
	700	28''	292	840	24-30	840	24-36	863.6	28-35.1
	800	32''	318	950	24-33	950	24-39	977.9	28-41.1
	900	36''	330	1050	28-33	1050	28-39	1085.8	32-41.1
	100	40''	410	1160	28-36	1170	28-42	1200.2	36-41.1
	1200	48''	470	1380	32-39	1390	32-48	1422.4	44-41.1

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
