BL-法兰盖

口径规格:DN10-DN2000压力等级:PN2.5-PN160

制造标准:
国标美标日标德标化工部标准机械部标准压力容器标准等
首页 > 产品 > 其他阀门 > 法兰

产品优点

  • 原材料达标

    所有原材料进厂后进行材质检测、确保材质达标。

  • 精密锻造工艺,稳定性好

    采用精密锻造工艺,锻造后改善金属内部组织,提高金属的力学性能、承压能力好、稳定性好、 不易生锈。

  • 专用设备加工,精度高

    使用高精度数控机床等专用设备进行加工,尺寸精度高,严格按照标准尺寸公差范围内生产。

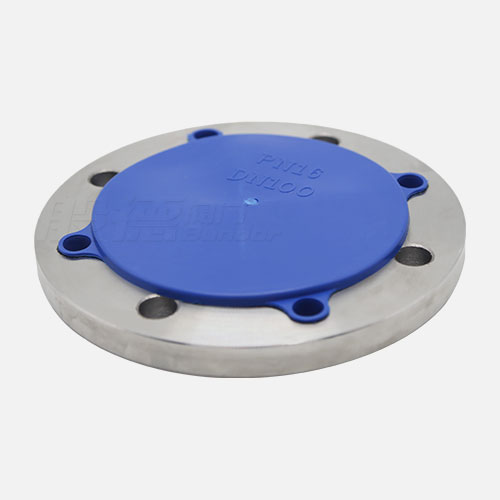

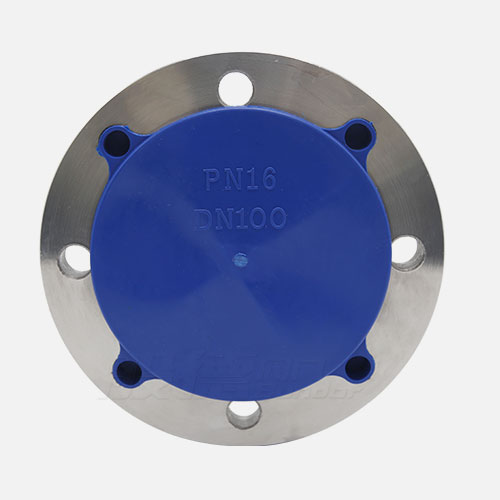

  • 专用水线封堵保护,避免损伤

    每一片法兰均采用专用水线封堵保护,杜绝法兰在运输过程中出现的密封面损伤。

  • 采用激光打印身份标识

    法兰外圆采用激光打印品牌、口径、压力、材质等产品身份标识,产品可追溯。

  • 表面光泽无痕,安装方便

    表面光亮泽面、无加工痕迹、螺栓孔及法兰边缘均倒角、安装方便、避免划伤。

产品参数

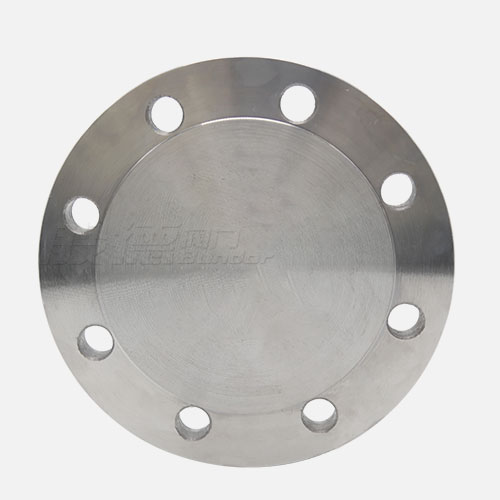

BL-法兰盖

产品介绍:法兰盖也称盲板法兰、盲板,是中间不带孔的法兰,供封住管道堵头用。作用与焊接封头及丝扣管帽是一样的,只不过盲板法兰和丝扣管帽可以随时卸下来,而焊接封头则不行。

公称通径 连接尺寸 密封面尺寸 法兰厚度 法兰理论重量
法兰外径D 螺栓孔中心圆直径 螺栓孔直径L 螺栓、螺柱 d f
DN 系列1/系列2 K 系列1/系列2 数量n 螺纹Th   系列1/系列2 C (kg)
10 90 60 14 4 M12 40 2 12 0.5
15 95 65 14 4 M12 45 2 12 0.6
20 105 75 14 4 M12 55 2 12 0.7
25 115 85 14 4 M12 65 2 12 0.8
32 140/135 100 18 4 M16 78 2 12 1.2
40 150/145 110 18 4 M16 85 3 14 1.6
50 165/160 125 18 4 M16 100 3 14 2
65 185/180 145 18 4 M16 120 3 14 2.5
80 200/195 160 18 8 M16 135 3 14 2.9
100 220/215 180 18 8 M16 155 3 16 4.1
125 250/245 210 18 8 M16 185 3 16 5.5
150 285/280 240 23 8 M20 210 3 18 8
175 310 270 23 8 M20 240 3 18 10.2
200 340/335 295 23 12 M20 265 3 20 12.8
225 365 325 23 12 M20 295 3 22 17.5
250 405 355 26/25 12 M24/M22 320 3 24 22
300 460 410 26/25 12 M24/M22 375 4 28 34
350 520 470 26/25 16 M24/M22 435 4 32 49
400 580 525 30 16 M27 485 4 36 70
450 640 585 30 20 M27 545 4 42 99.6
500 715/705 650 34 20 M30 608 4 46 133
600 840 770 36/41 20 M33/336 718 5 64 220
