WN-带颈对焊法兰

口径规格：DN10-DN2000压力等级：PN2.5-PN400

产品材质：

碳钢低温钢合金钢不锈钢双相不锈钢特种钢等

制造标准：

国标美标日标德标化工部标准机械部标准压力容器标准等

在线咨询

咨询热线

13821179269

 首页 > 产品 > 其他阀门 > 法兰

产品介绍

产品优点产品参数售后服务工程案例推荐阀门  咨询热线：13821179269

产品优点

原材料达标

所有原材料进厂后进行材质检测、确保材质达标。
精密锻造工艺，稳定性好

采用精密锻造工艺，锻造后改善金属内部组织，提高金属的力学性能、承压能力好、稳定性好、不易生锈。
专用设备加工，精度高

使用高精度数控机床等专用设备进行加工，尺寸精度高，严格按照标准尺寸公差范围内生产。

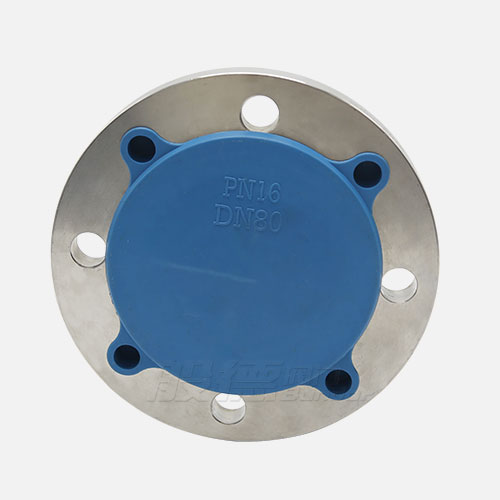

专用水线封堵保护，避免损伤

每一片法兰均采用专用水线封堵保护，杜绝法兰在运输过程中出现的密封面损伤。
采用激光打印身份标识

法兰外圆采用激光打印品牌、口径、压力、材质等产品身份标识，产品可追溯。
表面光泽无痕，安装方便

表面光亮泽面、无加工痕迹、螺栓孔及法兰边缘均倒角、安装方便、避免划伤。

产品参数

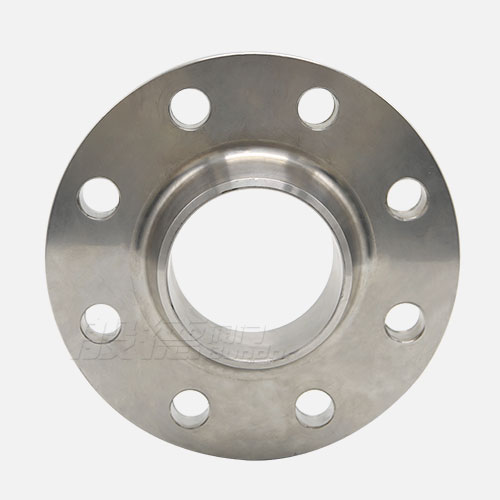

WN-带颈对焊法兰

产品介绍：对焊法兰是管件的一种，是指带颈的并有圆管过渡的并与管子对焊连接的法兰。对焊法兰不易变形，密封好，应用广泛，有相应的刚性与弹性要求和合理的对焊减薄过渡，焊口离接合面距离大，接合面免受焊接温度变形，它采取比较复杂的嗽叭形体结构，适用于压力或温度大幅度波动的管线或高温、高压及低温的管道，一般用于PN大于2.5MPa的管道及阀门的连接。

PN4.0MPa（40bar）带劲平焊钢制管法兰（mm）
公称通径	钢管外径		连接尺寸					法兰厚度	法兰颈					法兰高度	法兰理论重量
公称通径	A1		法兰外径	螺栓孔中心圆直径	螺栓孔直径	螺栓孔数量	螺纹	法兰厚度	N		S	H1≈	R	法兰高度	法兰理论重量
DN	A	B	D	K	L	n	Th	C	A	B	S	H1≈	R	H	（kg）
10	17.2	14	90	60	14	4	M12	14	28	28	2.3	6	3	35	0.66
15	21.3	18	95	65	14	4	M12	14	32	32	3.2	6	3	38	0.75
20	26.9	25	105	75	14	4	M12	16	40	40	3.2	6	4	40	1.05
25	33.7	32	115	85	14	4	M12	16	46	46	3.2	6	4	40	1.26
32	42.4	38	140	100	18	4	M16	18	56	56	3.6	6	5	42	2.05
40	48.3	45	150	110	18	4	M16	18	64	64	3.6	7	5	45	2.37
50	60.3	57	165	125	18	4	M16	20	74	74	4	8	5	48	3.11
65	76.1	76	185	145	18	8	M16	22	92	92	5	10	6	52	3.94
80	88.9	89	200	160	18	8	M16	24	110	110	5.6	12	6	58	5.03
100	114.3	108	235	190	22	8	M20	24	134	134	6.3	12	6	65	7.01
125	139.7	133	270	220	26	8	M24	26	162	162	6.3	12	6	68	9.61
150	168.3	159	300	250	26	8	M24	28	190	190	7.1	12	8	75	12.7
200	219.1	219	375	320	30	12	M27	34	244	244	8	16	8	88	21.4
250	273	273	450	385	33	12	M30x2	38	306	306	10	18	10	105	34.6
300	323.9	325	515	450	33	16	M30x2	42	362	362	10	18	10	115	48.2
350	355.6	377	580	510	36	16	M33x2	46	408	430	11	20	10	125	66.8
400	406.4	426	660	585	39	16	M36x3	50	462	482	12.5	20	10	135	96
450	457	480	685	610	39	20	M36x3	57	500	522	14.2	20	12	135	100.1
500	508	530	755	670	42	20	M36x3	57	562	584	16	20	12	140	125.9
600	610	630	890	795	48	20	M36x3	72	666	686	17.5	20	12	150	204.2
