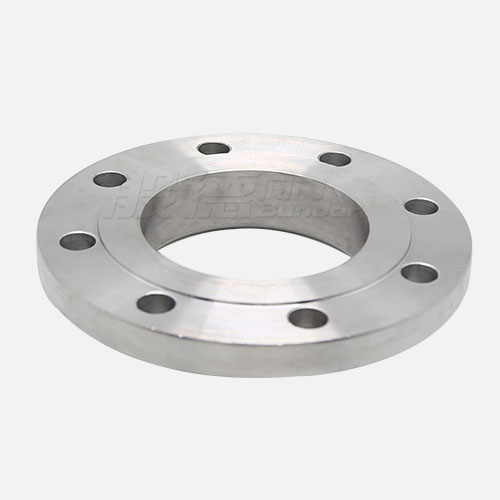

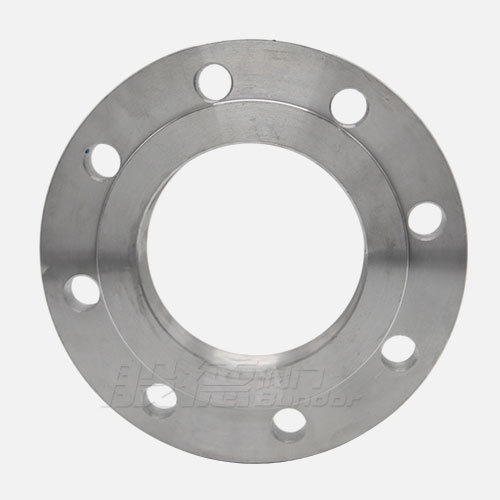

SO-带颈平焊法兰

口径规格:DN10-DN2000压力等级:PN6-PN100

制造标准:
国标美标日标德标化工部标准机械部标准压力容器标准等
首页 > 产品 > 其他阀门 > 法兰

产品优点

  • 原材料达标

    所有原材料进厂后进行材质检测、确保材质达标。

  • 精密锻造工艺,稳定性好

    采用精密锻造工艺,锻造后改善金属内部组织,提高金属的力学性能、承压能力好、稳定性好、 不易生锈。

  • 专用设备加工,精度高

    使用高精度数控机床等专用设备进行加工,尺寸精度高,严格按照标准尺寸公差范围内生产。

  • 专用水线封堵保护,避免损伤

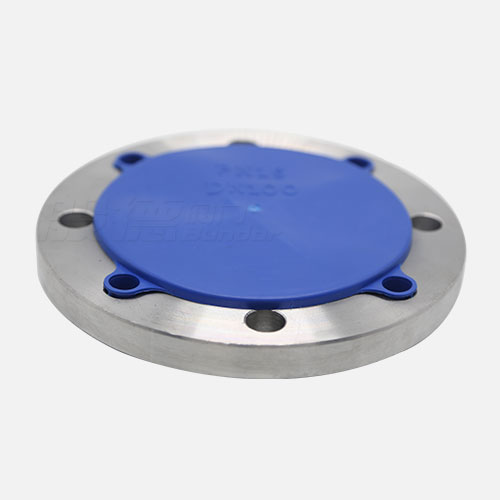

    每一片法兰均采用专用水线封堵保护,杜绝法兰在运输过程中出现的密封面损伤。

  • 采用激光打印身份标识

    法兰外圆采用激光打印品牌、口径、压力、材质等产品身份标识,产品可追溯。

  • 表面光泽无痕,安装方便

    表面光亮泽面、无加工痕迹、螺栓孔及法兰边缘均倒角、安装方便、避免划伤。

产品参数

SO-带颈平焊法兰

产品介绍:带颈平焊法兰同板式平焊法兰一样也是将钢管、管件等伸入法兰内通过角焊缝与设备或管道连接的法兰。带颈平焊法兰的密封面形式有:突面(RF)、凹面(FM),凸面(M)、榫面(T),槽面(G),全平面(FF)。带颈平焊法兰也属于平焊法兰,因为有个短颈,从而提高了法兰的强度改善了法兰的承载力度。所以可以用于更高压力的管道上。

PN1.6MPa(16bar)带劲平焊钢制管法兰    (mm)
公称通径 钢管外径 连接尺寸 法兰厚度 法兰内径 法兰颈 法兰高度 坡口宽度 法兰理论重量
A1 法兰外径 螺栓孔中心圆直径 螺栓孔直径 螺栓孔数量 螺纹 B1 N R
DN A B D K L n Th C A B A B H b (kg)
10 17.2 14 90 60 14 4 M12 14 18 15 30 30 3 22 4 0.65
15 21.3 18 95 65 14 4 M12 14 22 19 35 35 3 22 4 0.72
20 26.9 25 105 75 14 4 M12 16 27.5 26 45 45 4 26 4 1.03
25 33.7 32 115 85 14 4 M12 16 34.5 33 52 52 4 28 5 1.24
32 42.4 38 140 100 18 4 M16 18 43.5 39 60 60 5 30 5 2.02
40 48.3 45 150 110 18 4 M16 18 49.5 46 70 70 5 32 5 2.36
50 60.3 57 165 125 18 4 M16 20 61.5 59 84 84 5 34 5 3.08
65 76.1 76 185 145 18 4 M16 20 77.5 78 104 104 6 32 6 3.66
80 88.9 89 200 160 18 8 M16 20 90.5 91 118 118 6 34 6 4.08
100 114.3 108 220 180 18 8 M16 22 116 110 140 140 6 40 6 5.4
125 139.7 133 250 210 18 8 M16 22 141.5 135 168 168 6 44 6 7.01
150 168.3 159 285 240 22 12 M20 24 170.5 161 195 195 8 44 6 9.1
200 219.1 219 340 295 22 12 M20 24 221.5 222 246 246 8 44 8 10.3
250 273 273 405 355 26 12 M24 26 276.5 276 298 298 10 46 10 14.3
300 323.9 325 460 410 26 12 M24 28 327.5 328 350 350 10 53 11 18.8
350 355.6 377 520 470 26 16 M24 30 359.5 381 400 412 10 57 12 25.2
400 406.4 426 580 525 30 16 M27 32 411 430 456 475 10 63 12 34.8
450 457 480 640 585 30 20 M27 34 462 485 502 525 12 68 12 41.2
500 508 530 715 650 33 20 M30x2 34 513.5 535 559 581 12 73 12 54.9
600 610 630 840 770 36 20 M33x2 36 616.5 636 658 678 12 83 12 77
