PL板式平焊法兰

口径规格:DN10-DN2000压力等级:PN2.5-PN100

制造标准:
国标美标日标德标化工部标准机械部标准压力容器标准等
首页 > 产品 > 其他阀门 > 法兰

产品优点

  • 原材料达标

    所有原材料进厂后进行材质检测、确保材质达标。

  • 精密锻造工艺,稳定性好

    采用精密锻造工艺,锻造后改善金属内部组织,提高金属的力学性能、承压能力好、稳定性好、 不易生锈。

  • 专用设备加工,精度高

    使用高精度数控机床等专用设备进行加工,尺寸精度高,严格按照标准尺寸公差范围内生产。

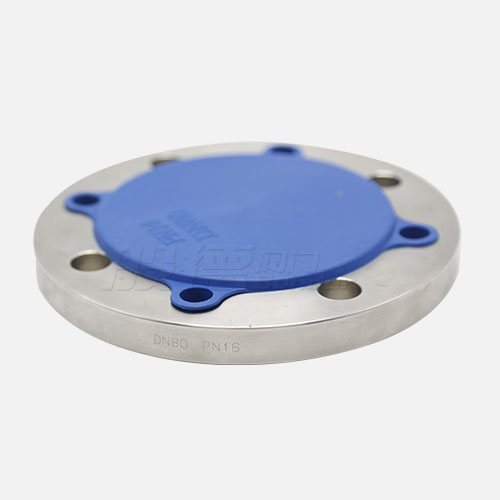

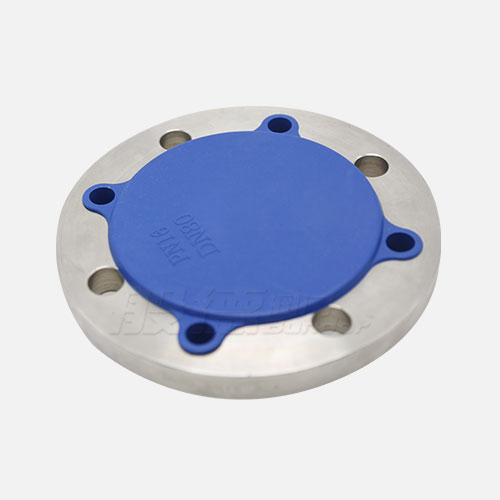

  • 专用水线封堵保护,避免损伤

    每一片法兰均采用专用水线封堵保护,杜绝法兰在运输过程中出现的密封面损伤。

  • 采用激光打印身份标识

    法兰外圆采用激光打印品牌、口径、压力、材质等产品身份标识,产品可追溯。

  • 表面光泽无痕,安装方便

    表面光亮泽面、无加工痕迹、螺栓孔及法兰边缘均倒角、安装方便、避免划伤。

产品参数

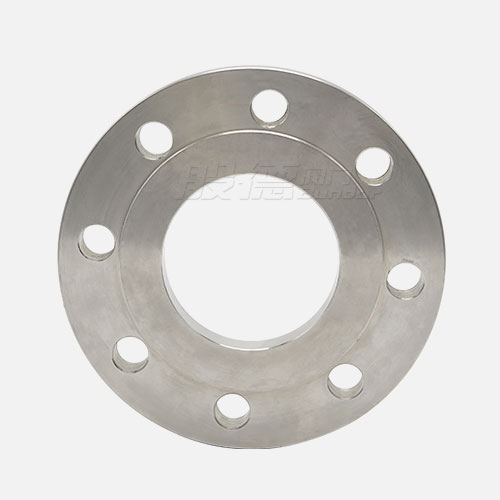

PL板式平焊法兰

产品介绍:板式平焊法兰是常见的法兰,取材方便,制造简单,成本低,使用广泛;但刚性较差,因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。板式平焊法兰是把管子插到法兰里去焊接,密封面型式有平面和突面。

JB/T 81-1994
PN1.6MPA凸面板式平焊钢制管法兰尺寸

公称通径

DN

管子外径

A

连接尺寸 螺栓、螺柱 密封面尺寸

法兰厚度

C

法兰内径

B

法兰理论重量

 Kg

法兰外径D

系列1/系列2

螺栓孔中心圆

直径K

螺栓孔直径L

系列1/系列2

数量n

螺纹Th.

系列1/系列2

d f
10 14 90 60 14 4 M12 40 2 14 15 0.55
15 18 95 65 14 4 M12 45 2 14 19 0.71
20 25 105 75 14 4 M12 55 2 16 26 0.87
25 32 115 85 14 4 M12 65 2 18 33 1.18
32 38 140/135 100 18 4 M16 78 2 18 39 1.6
40 45 150/145 110 18 4 M16 85 2 20 46 2
50 57 165/160 125 18 4 M16 100 3 22 59 2.61
65 73 185/180 145 18 4 M16 120 3 24 75 3.45
80 89 200/195 160 18 8 M16 135 3 24 91 3.71
100 108 220/215 180 18 8 M16 155 3 26 110 4.8
125 133 250/245 210 18 8 M16 185 3 28 135 6.47
150 159 285/280 240 23 8 M20 210 3 28 161 7.92
175 194 310 270 23 8 M20 240 3 28 196 8.81
200 219 340/335 295 23 12 M20 265 3 30 222 10.1
225 245 365 325 23 12 M20 295 3 30 248 11.7
250 273 405 355 26/25 12 M24/M22 320 3 32 276 15.7
300 325 460 410 26/25 12 M24/M22 375 4 32 328 18.1
350 377 520 470 26/25 16 M24/M22 435 4 34 380 23.3
400 426 580 525 30 16 M27 485 4 38 430 31
450 480 640 585 30 20 M27 545 4 42 484 40.2
500 530 715/705 650 34 20 M30 608 4 48 534 55.7
600 630 840 770 36/41 20 M33/M36 718 5 50 634 80.8
